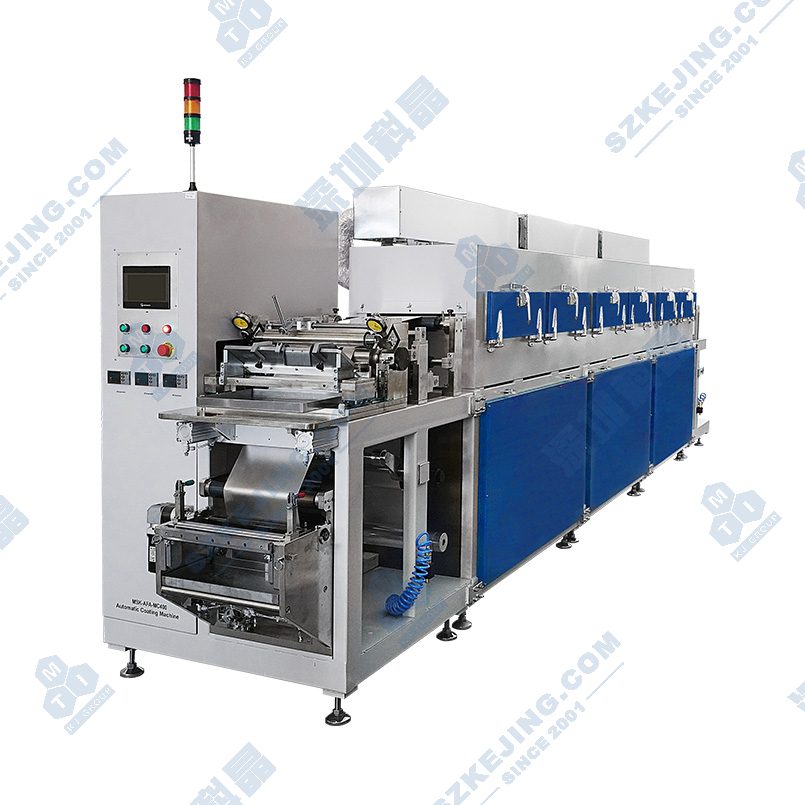

MSK-AFA-MC400-DE-M3 多功能涂布机

应用范围：本设备是一款涂布方式多样以实现不同涂布工艺需求的一体机，主要集成了转移涂布、挤压涂布2种涂布方式。可实现连续涂布、间歇涂布、条纹涂布、网格涂布以及超薄涂层涂布等多种涂布工艺。主要应用于锂电池正、负极极片涂布工艺，也适用于对一些其它类型浆料及基材的涂布工艺。适合实验室或样品线用于产品的工艺摸索与中试试制。

产品型号：MSK-AFA-MC400-DE-M3

设备尺寸：L6600*W1200*H1900mm

重量：约2t

上架时间：2022-10-09

版本号：V1.2

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备是一款涂布方式多样以实现不同涂布工艺需求的一体机，主要集成了转移涂布、挤压涂布2种涂布方式。可实现连续涂布、间歇涂布、条纹涂布、网格涂布以及超薄涂层涂布等多种涂布工艺。主要应用于锂电池正、负极极片涂布工艺，也适用于对一些其它类型浆料及基材的涂布工艺。适合实验室或样品线用于产品的工艺摸索与中试试制。

功能特点

兼容挤压涂布和转移涂布2种涂布工艺；
挤压涂布：
1、涂布精度高、一致性好

2、可配置多种涂布模头，以适应不同涂料参数

3、模头位置自动调节，定位精度好

4、浆料封闭运行，无外界参数干扰

5、通过配置阀体和垫片可实现连续涂布、间歇涂布、条纹涂布及网格涂布
转移式涂布
1、有较宽的涂布窗口

2、逗号刮刀计量，刮刀高度手动调节，调节精度高

3、胶轮移动气缸控制，速度可调

4、料盒自动移动，定位精度高

5、操作调节简单方便
基材张力控制，走带稳定；
放卷，收卷配置纠偏功能；
热风式烘箱，上、下双面吹风，干燥效果好；
可选配微凹版涂布功能；
PLC控制，HMI操作，方便易用；
配置多节独立控温，可实现涂料的梯度温度烘烤，可有效控制龟裂；
配置MSK-50取样器，实现取样测量；
配置供料装置MSK-156；
可选配溶剂处理装置。

技术参数
电源		三相五线制AC380V±10%，频率50Hz，功率30KW
气源		0.5-0.8MPa压缩空气
涂布方式		挤压涂布：连续涂布、间歇涂布转移涂布：连续涂布、间歇涂布
适用体系		正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料
导辊幅宽		400mm
基材幅宽		Max.380mm
机械速度		Max.5m/min
涂布速度		Max.2m/min（参考石墨负极涂布速度，粘度2000mPa.s ，固含量45%，涂层干厚90μm）
挤压涂布	涂布模头	型号：MSK-PDHF-CP360
		材质：SUS630
		尺寸：尺寸L340W135H120mm
		模腔：半圆形双腔
		模腔容积:约0.2L
		涂布宽度Max.360mm
	模头垫片	厚度尺寸范围： 0.3mm、0.4mm、0.5mm、0.6mm、 0.8mm、1.0mm 标配1套垫片，厚度及开口尺寸客户指定
	涂布厚度	连续涂布单面干厚度：30～150μm （视浆料确定，参考材料要求）间歇涂布单面干厚度：30～100μm （视浆料确定，参考材料要求）精度：≤±2μm(不含边缘异常区域，取样测量标准见产品评估)
	涂布面密度	≤±1%（含基材，不含边缘异常区域，取样测量标准见产品评估）
	模头调节	自动调节，显示精度1μm
转移涂布	涂布厚度	连续涂布单面干厚度：30～150μm （视浆料确定，参考材料要求）间歇涂布单面干厚度：30～100μm （视浆料确定，参考材料要求）精度：≤±3μm(不含边缘异常区域，取样测量标准见产品评估)
	涂布面密度	≤±1.5%（含基材，不含边缘异常区域，取样测量标准见产品评估）
	刮刀调节	自动调节，显示精度1μm
	料盒容积	约2L(涂布宽度360mm)
	涂布宽度	50～360mm，可通过挡板调节
	刮刀直径	直径Ф100mm
涂辊直径		直径Ф120mm，表面镀铬
胶辊直径		直径Ф120mm，表面包胶
涂布长度		涂层长度10～5000mm，留白长度10～500mm，精度±1mm
两面对齐		±0.5mm（长度方向）
干燥单元	长度	单节1.5m，3节共4.5m
	干燥方式	热风干燥，上下出风，热风直排
	加热方式	电加热，标配U型加热管
	加热箱	单节含U型加热管9根，单根1KW，计9KW，3节共27KW
	干燥温度	Max.150℃,均匀性±5℃（工作位置）
	进风	3台，离心风机，风量750 m^3⁄h ，功率250W，接口：Ф125（5寸铝箔风管）
	排风	1台，离心风机，风量2280 m^3⁄h ，功率1100W，接口：Ф150（6寸铝箔风管）
张力控制		Max.80N
收放卷径		Max.Ф300mm
收放卷精度		±0.5mm
收放卷芯		3英寸气胀轴
操作方向		沿箔材传递方向，右侧为操作侧
设备尺寸		L6600W1200H1900mm
重量		约2t
