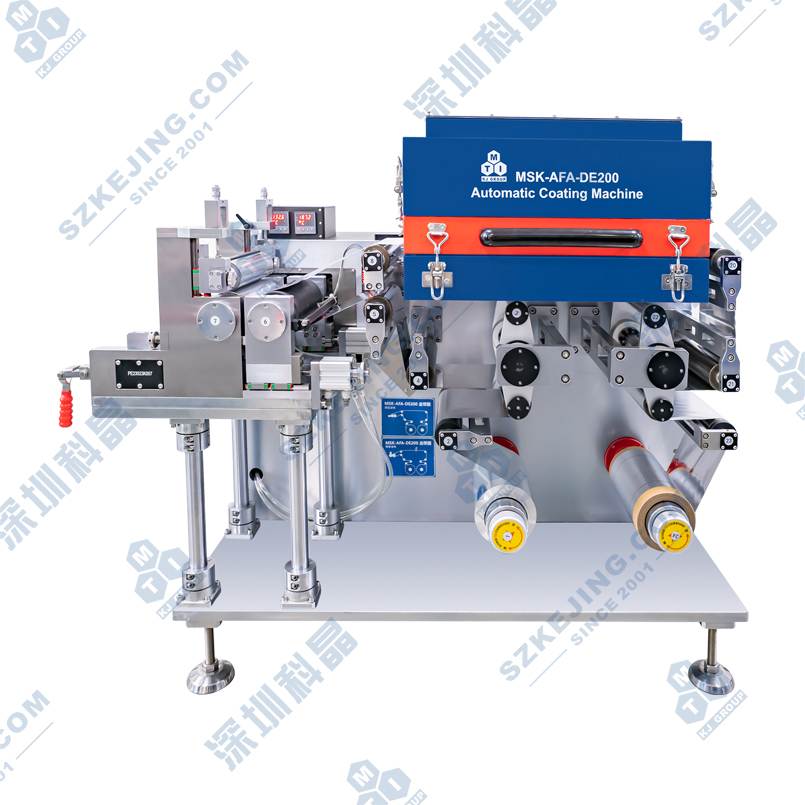

MSK-AFA-DE200 挤压转移式涂布机

应用范围：MSK-AFA-200型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽200mm，涂布宽度50-160mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压刮刀涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头，挤压涂布面密度精度±1.2%，转移涂布面密度精度±1.5%，刮刀涂布面密度精度±1.5%，微凹版涂布厚度精度±1μm，130℃热风烘箱，适用于8-30μm厚隔膜或4-30μm厚金属基材，可选配电晕处理、静电消除、基材展平、NMP处理、供料装置、红外干燥、紫外固化、干燥箱数量等。

产品型号：MSK-AFA-DE200

设备尺寸：涂布机约L1200*W780*H960mm

MSK-156供料装置：约L780*W230*H810mm

重量：涂布机约560Kg

MSK-156供料装置：约58Kg

上架时间：2022-11-10

版本号：V1.3

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-AFA-200型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽200mm，涂布宽度50-160mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压刮刀涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头，挤压涂布面密度精度±1.2%，转移涂布面密度精度±1.5%，刮刀涂布面密度精度±1.5%，微凹版涂布厚度精度±1μm，130℃热风烘箱，适用于8-30μm厚隔膜或4-30μm厚金属基材，可选配电晕处理、静电消除、基材展平、NMP处理、供料装置、红外干燥、紫外固化、干燥箱数量等。

功能特点

系列化产品，可根据需求选配涂布方式、干燥方式及功能模块，本机配置挤压涂布+转移涂布功能；
通过切换绕带方式切换涂布功能，操作方便；
挤压涂布：
1、slot die狭缝挤出涂布，涂布精度高、一致性好；
2、可配置多种涂布模头，以适应不同涂料参数；
3、浆料封闭运行，无外界参数干扰；
4、通过配置不同垫片可实现连续涂布、条纹涂布；
转移涂布：
1、较宽的涂布窗口，适应多种涂布场景，尤其适用于前期研发阶段；
2、可实现连续和间歇涂布；
3、逗号刮刀计量，刮刀高度手工调节，涂布精度高；
4、手工调节涂布宽度；
基材张力控制，走带稳定；
PLC控制，HMI操作，方便易用；
体积小，操作方便；
配置热风式干燥箱, 单面出风，干燥效果优质；
可选配展平、电晕处理、静电消除等功能。
配置浆液供料装置MSK-156。

技术参数
电源		单相AC220V±10%，频率50Hz，功率6KW
气源		0.5-0.8MPa压缩空气
导辊幅宽		200mm
基材幅宽		Max.180mm
机械速度		0.01-1.0m/min
挤压涂布	涂布类型	连续涂布
	涂布速度	Max.0.2m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
	涂布宽度	50～160mm（更换垫片）
	涂布模头	品牌：国产涂布宽度：Max.160mm 垫片：标配1套垫片，开口尺寸客户指定
	模头移动	手动调节，显示精度1μm
	涂布钢棍	Ф80mm，表面镀铬，圆跳动≤3μm（机械千分表测量）
	涂布厚度	连续涂布单面干厚度：30～150μm （参考值，与浆料参数及工艺要求相关）
	面密度	当面密度≥100g/m²（单面不含箔材）时：极限偏差±1.2%(单面/双面，不含箔材) 当面密度＜100g/m²（单面不含箔材）时：极限偏差±1.5g/m2(单面/双面，不含箔材) （不含箔材，不含边缘异常区域，剔除不良箔材影响，取样测量标准见产品评估）
转移涂布	涂布类型	连续涂布、间歇涂布
	涂布速度	Max.0.2m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
	涂布宽度	50～160mm（通过挡板调节）
	涂布钢棍	Ф80mm，表面镀铬，圆跳动≤3μm（机械千分表测量）
	涂布胶辊	Ф80mm，表面三元乙丙橡胶
	胶辊移动	气缸驱动
	涂布刮刀	Ф50mm，表面镀铬，双刃
	刮刀调节	手动调节，千分表显示精度1μm
	涂布厚度	连续涂布单面干厚度：30～150μm （参考值，与浆料参数及工艺要求相关）间歇涂布单面干厚度：30～100μm （参考值，与浆料参数及工艺要求相关）
	面密度	≤±1.5%（不含箔材，不含边缘异常区域，取样测量标准见产品评估）
	涂布长度	涂层长度10～5000mm，留白长度10～500mm，精度±1mm
	两面对齐	±0.5mm（长度方向）
热风干燥	干燥箱	单节长度0.5m，共1节
	加热方式	电加热，功率2.4KW
	干燥温度	Max.130℃
	排风	离心风机，风量570 m^3⁄h ，接口：5寸铝箔风管
张力控制		10-40N
导向辊		铝合金，表面硬质氧化，直径Ф50mm
收放卷径		Max.Ф250mm
收放卷芯		3英寸胀轴
操作方向		沿箔材传递方向，右侧为操作侧
设备尺寸		涂布机约L1200W780H960mm MSK-156供料装置：约L780W230H810mm
重量		涂布机：约560Kg MSK-156供料装置：约58Kg
