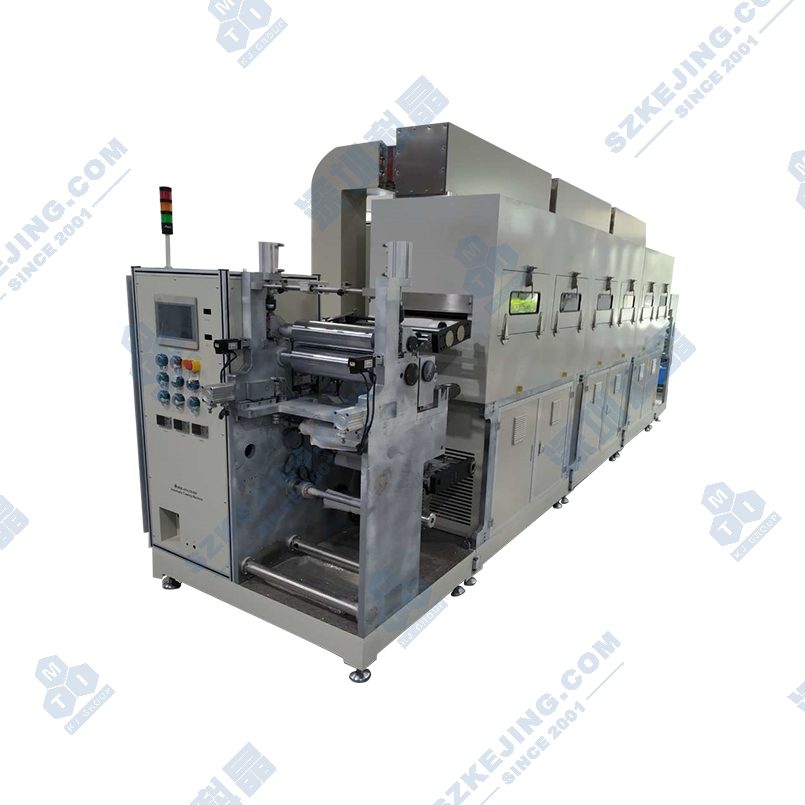

MSK-AFA-E550-CM6 转移式涂布机

应用范围：本设备应用于锂电池正、负极极片涂布工艺，采用三辊转移涂布工艺。三辊转移涂布采用计量刮刀、金属涂布辊、橡胶辊机构设计，可实现连续涂布、间歇涂布两种涂布涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。设备具有较高的涂布精度，一致性和稳定性好，可应用于锂离子电池、FCCL、光学薄膜、高端胶带以及各种功能薄膜行业，适合中式线或样品线的产品生产及工艺摸索

产品型号：MSK-AFA-E550-CM6

设备尺寸：L10710*W2450*H1450mm

重量：约10t

上架时间：2022-08-23

版本号：V1.1

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备应用于锂电池正、负极极片涂布工艺，采用三辊转移涂布工艺。三辊转移涂布采用计量刮刀、金属涂布辊、橡胶辊机构设计，可实现连续涂布、间歇涂布两种涂布涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。设备具有较高的涂布精度，一致性和稳定性好，可应用于锂离子电池、FCCL、光学薄膜、高端胶带以及各种功能薄膜行业，适合中式线或样品线的产品生产及工艺摸索.

功能特点

有较宽的涂布窗口；
逗号刮刀计量，刮刀高度自动调节，调节精度高；
胶辊移动电机控制，速度快，振动小；
料盒自动移动，定位精度高；
操作调节简单方便；
基材张力控制，走带稳定；
放卷，牵引、收卷配置纠偏功能；
热风式弧形烘箱，主驱动导向辊，适合低张力走带，上、下双面吹风，干燥效果优质；
PLC控制，HMI操作，方便易用；
配置多节烘箱独立控温，可实现涂料的温度梯度烘烤，可有效控制涂层龟裂；
配置MSK-50取样器，实现取样测量；
可选配溶剂处理装置；
可选配NMP浓度检测功能。

技术参数
电源		三相五线制AC380V±10%，频率50Hz，功率88KW
气源		0.5～0.8MPa压缩空气
涂布方式		连续涂布、间歇涂布
适用体系		正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料
导辊幅宽		550mm
基材幅宽		Max.530mm
机械速度		Max.5m/min
涂布速度		Max.4m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
转移涂布	涂布厚度	连续涂布单面干厚度：30～150μm （视浆料确定，参考材料要求）间歇涂布单面干厚度：30～100μm （视浆料确定，参考材料要求）面密度：≤±1.5%（含基材，不含边缘异常区域，取样测量标准见产品评估）
	刮刀调节	自动调节，显示精度1μm
	料盒容积	约3L
	涂布宽度	50～510mm，可通过挡板调节
	刮刀直径	直径Ф100mm
涂辊直径		直径Ф120mm，表面镀铬
胶辊直径		直径Ф120mm，表面包胶
涂布长度		涂层长度10～5000mm，留白长度10～500mm，精度±1mm
两面对齐		±0.5mm（长度方向）
干燥单元	长度	单节1.5m，6节共9m
	干燥方式	热风干燥，上下出风，热风直排
	加热方式	电加热，标配U型加热管
	加热箱	单节含U型加热管12根，单根1KW，计12KW，6节共72KW
	干燥温度	Max.150℃,均匀性±5℃（工作位置）
	进风	每节1台，离心风机，风量2640m^3⁄h ，功率1.5KW ，变频调节
	排风	共2台，离心风机，每台风量3840m^3⁄h ，功率2.2KW ，变频调节
张力控制		Max.80N
收放卷径		Max.Ф350mm
收放卷精度		±0.5mm
收放卷芯		3英寸气胀轴
操作方向		沿箔材传递方向，右侧为操作侧
设备尺寸		L10710W2450H1450mm
重量		约10t
