OTF-1200X-II-PE-RRW 等离子增强卷对卷线材连续制备系统

应用范围：OTF-1200X-II-PE-RRW是一款等离子增强卷对卷线材连续制备系统，可用于线材的连续化热处理工艺中，如碳纤维制备、合金及其他材料线材改性处理等应用中。本系统包含卷对卷线材收放卷运动模块、1200℃双温区可开启式管式炉模块、PE等离子增强模块、真空系统以及四路质子流量计供气系统五部分，整套体系可在真空/气氛保护环境下工作。卷对卷线材运动模块采用全进口控制组件，线材在管式炉中走样速度数显可调，范围1-400mm/min,张力稳定可调,范围：0.0611~0.611N，全进口控制组件保证样品以稳定速度及张力进行走样，保证实验的精确性、重复性。

产品型号：OTF-1200X-II-PE-RRW

上架时间：2019-07-04

安装尺寸：2800mmL*1500mmW*1200mmH

A^-A⁺

产品简述产品详情产品视频留言咨询

OTF-1200X-II-PE-RRW是一款等离子增强卷对卷线材连续制备系统，可用于线材的连续化热处理工艺中，如碳纤维制备、合金及其他材料线材改性处理等应用中。

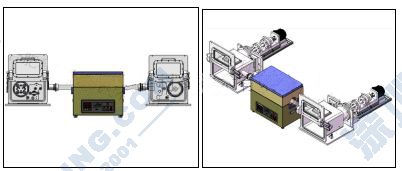

本系统包含卷对卷线材收放卷运动模块、1200℃双温区可开启式管式炉模块、PE等离子增强模块、真空系统以及四路质子流量计供气系统五部分，整套体系可在真空/气氛保护环境下工作。卷对卷线材运动模块采用全进口控制组件，线材在管式炉中走样速度数显可调，范围1-400mm/min,张力稳定可调,范围：0.0611~0.611N，全进口控制组件保证样品以稳定速度及张力进行走样，保证实验的精确性、重复性。

性能指标和基本配置
产品特点	● 包含卷对卷线材收放卷运动模块、1200℃双温区可开启式管式炉模块、PE等离子增强模块、真空系统以及四路质子流量计供气系统五部分 ● 整套体系可在真空/气氛保护环境下工作 ● 运动模块采用全进口控制组件，保证线材在管式炉中以稳定速度和张力进行走样，速度范围：1-400mm/min ● 线/带材速度及张力可调，张力范围：0.0611~0.611N
真空系统（多种真空系统可选请点击这里)	● 工作电源：AC220V，50/60Hz ● 功率：3KW ● 加热元件：电阻丝 ● 最高温度：1200℃ (使用时必须通入惰性气体以防止炉管发生形变) ● 长期使用温度：1100℃ ● 推荐升温速率:≤ 20℃ /min ● 炉管：高纯石英管：φ60*1400mm ● 总加热区长度：400mm ● 恒温区长度：200mm ● PID控温，具有超温及断偶保护 ● 控温精度：±1℃

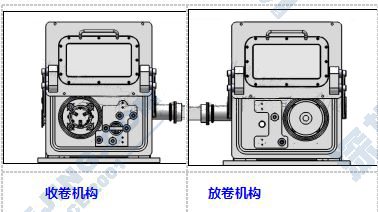

线材收放卷运动模块	● 放样筒径：OD140mm*ID65mm（可放样最大厚度：35mm） ● 筒宽：120mm ● 可调速范围：1-400mm/min ● 可放样直径：10μm~2mm ● 张力调节范围：0.0611~0.611N ● 放样筒采用气动夹爪连接方式，方便拆卸安装
500W等离子源	● 配备500W功率可调等离子源，用于等离子增强反应活化，促进反应进行 ● 输出功率：50-500W最大可调±1% ● RF频率： 13.56MHz，稳定性±0.005% ● 噪声：≤55DB ● 冷却：风冷 ● 输入功率：1KW AC 220V
四路质子流量计控制系统（标配）	● 电压：AC220V/50Hz ● 功率：23W ● PLC触摸屏控制 ● 混气罐尺寸：φ80*120mm ● 工作温度：5~45 ºC ● 最大压力: 3x106 Pa ● 精度: ±1.5% FS ● 线性: ±（0.5-1.5）%F.S. ● 重复精度: ±0.2%F.S. 流量范围: ● 一路: 1~99 SCCM ● 二路: 1~199 SCCM ● 三路: 1~199 SCCM ● 四路: 1-499SCCM 气体种类标定根据客户要求可以进行其它选择
真空测量单元	型号：PGC-554-LD 显示范围：3.8E-5 to 1125 Torr 精度： ● 5×10-4 … 1×10-3 mbar (N2) % of reading ±50 ● 1×10-3 … 100 mbar (N2) % of reading ±15 ● 100 … 950 mbar % of reading ±5 ● 950 … 1050 mbar % of reading ±2.5
低真空机组（标配）	● 由双旋机械泵、双层立式油雾过滤器（PE材质）、电阻真空计以及连接管道接头等组成 ● 真空泵抽气速率≥4.4L/s ● 极限真空度10-1Pa ● 真空计测量范围10-1Pa-105 Pa
产品尺寸	2800mmL1500mmW1200mmH
应用注意事项	●炉管内气压不可高于0.02MPa ●由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 ●当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击 ●石英管的长时间使用温度＜1100℃ ●对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）
质量认证	所有电器元件（>24V）都通过UL / MET / CSA认证/ CE认证,若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证
保修期	一年保修，终身技术支持。特别提示： 1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。点击查看售后服务承诺书。
免责声明	本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议，或者想了解产品详细信息，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，科晶公司会不定期完善和修改网站任何信息，恕不另行通知，请您见谅。
