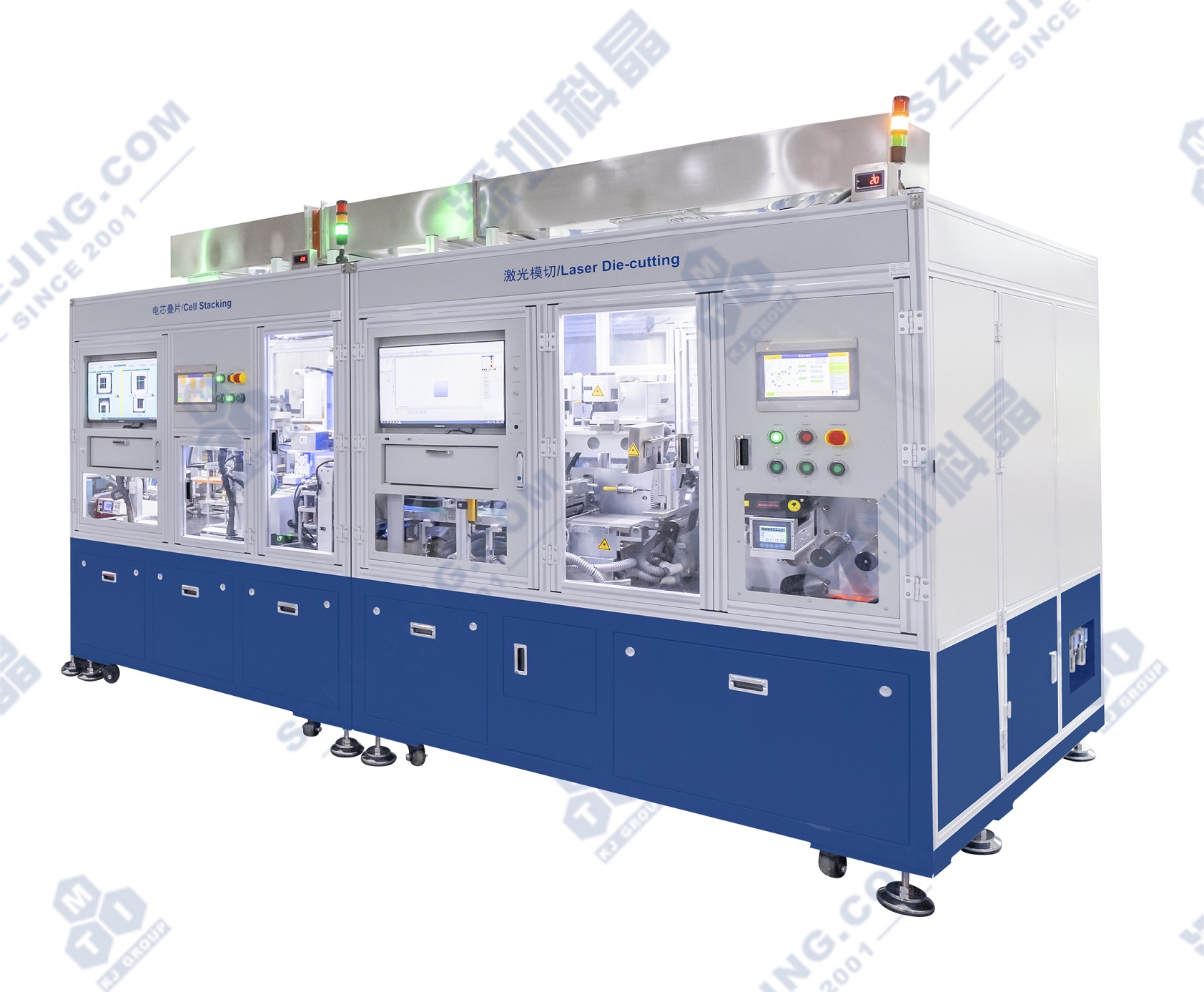

MSK-BPA-CS-LM 切叠一体机

应用范围： MSK-BPA-CS-LM型切叠一体机，兼容正负极片激光模切、除尘以及电芯叠片、贴胶、hipot测试功能。卷式极片上料，成品电芯下料，整个过程全自动实现。设备包含正负极片接带平台、放卷纠偏、正反判断、接带检测、张力控制、激光切割、废料收集、双面除尘、缓存传输、CCD纠偏及尺寸检测、隔膜张力控制、隔膜纠偏、隔膜静电消除、自动Z字形叠片、电芯自动贴胶、热压hipot检测、电芯缓存、环境监控等单元。模切尺寸长50～160mm,宽39～200mm（宽边出极耳，不含极耳尺寸），激光器标配红外激光，可选配紫外激光。模切及叠片夹具可根据极片尺寸定制。

产品型号：MSK-BPA-CS-LM

设备尺寸：除尘机L857xW1235xH1920mm；

喷粉器L900xW550xH1050mm

重量：约800Kg

上架时间：2024-08-27

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-BPA-CS-LM型切叠一体机，兼容正负极片激光模切、除尘以及电芯叠片、贴胶、hipot测试功能。卷式极片上料，成品电芯下料，整个过程全自动实现。设备包含正负极片接带平台、放卷纠偏、正反判断、接带检测、张力控制、激光切割、废料收集、双面除尘、缓存传输、CCD纠偏及尺寸检测、隔膜张力控制、隔膜纠偏、隔膜静电消除、自动Z字形叠片、电芯自动贴胶、热压hipot检测、电芯缓存、环境监控等单元。模切尺寸长50～160mm,宽39～200mm（宽边出极耳，不含极耳尺寸），激光器标配红外激光，可选配紫外激光。模切及叠片夹具可根据极片尺寸定制。

功能特点

基材自动放卷和走带自动纠偏功能，辅助提高极片切割精度；
通过设置激光控制软件可快速更改所切极片的形状和尺寸，使换型成本低且效率高；
激光切割后极片采用真空皮带传送及软毛刷除尘，除尘效果优异，传送效率高；
使用CCD检测极片尺寸和配合对位平台纠正极片，叠片前隔离NG品和保证极片精准定位；
隔膜自动放卷和自动纠偏，保证隔膜精准走带；
正负极片分开供料，Z字形叠片，提高叠片效率；
电芯hipot测试，隔离NG品，保证电芯的合格率；
成品电芯缓存功能，减少人工操作；
设备设计相对密封，顶部接有干燥气进出风口，安装有露点探头及仪表，方便工作区域的环境控制；
防护罩内用隔板分离正负极模切空间，防止正负极的粉尘交叉污染；
装有光幕、门禁等安全防护措施，确保操作安全；
PLC控制，HMI操作，方便易用。

技术参数
总电源		三相五线制AC380V±10%，频率50Hz，总功率20KW
总气源		0.5-0.8MPa压缩空气
模切模块	电源	三相五线制AC380V±10%，频率50Hz，功率8KW
	气源	0.5-0.8MPa压缩空气
	模切尺寸	长50～160mm，宽39～200mm（宽边出极耳，不含极耳尺寸），可根据客户提供尺寸定制模具
	标配模具	正极片：L56W43mm，负极片：L58W45mm
	模切方式	激光模切（标配红外激光，可选配紫外激光）
	红外激光	适用铝箔、铜箔基材的极片
	紫外激光	适用金属锂的极片
	模切厚度	Max. 0.2mm（正极基材为铝箔，负极基材为铜箔或金属锂）
	模切效果	正负极（基材为铜箔或铝箔）毛刺≤30μm，金属锂毛刺≤50μm
	极片纠偏	精度：±0.5mm/m，纠偏行程：±25mm
	卷料宽度	Max.220mm
	卷料卷径	直径Max.400mm
	卷芯	3英寸
	模切效率	Max.10PPM（39mm≤宽边≤150mm，正负极同步进行） Max.5PPM （150mm＜宽边≤200mm，正负极同步进行）（效率仅供参考，激光切割效率与箔材及涂层材质、厚度、压实密度、毛刺效果等有关）
	设备尺寸	L2000xW1600xH2000mm(不含三色灯和顶部风管高度)
	重量	约2000Kg
叠片模块	电源	单相AC220V±10%，频率50Hz，功率7.5KW
	气源	0.5-0.8MPa压缩空气
	真空源	压力好于-40Kpa（设备自带真空发生器）
	叠片类型	Z字形叠片
	隔膜幅宽	Max.164mm
	隔膜卷芯	3英寸
	隔膜卷径	Max.φ400mm
	胶带幅宽	10mm
	胶带卷芯	76mm
	胶带卷径	Max.φ150mm
	叠片尺寸	长50～160mm，宽39～200mm（宽边出极耳，不含极耳尺寸），厚Max,20mm，可根据客户提供尺寸定制模具
	标配模具	正极片：L56W43mm ，负极片：L58W45mm
	热压尺寸	Max.L160*W200mm
	测试压力	(400～2000KG,精度±10KG)采用压力表显示(如外接气源不稳定会有微量影响)
	加热温度	Max100℃，精度±2.5℃
	压板材质	进口耐高温模具钢
	电芯缓存	Max.150mm高
	单片效率	约2～3S/片（纯叠片动作节拍，不包含每只电芯的叠片准备时间）
	设备尺寸	L2000xW1600xH2000mm(不含三色灯和顶部风管高度)
	重量	约1500Kg
除尘机	电源	三相五线制AC380V±10%，频率50Hz，总功率4.4KW（单台2.2 KW）
	气源	0.4-0.6MPa压缩空气
	防爆等级	预设 ExdllBT4
	处理风量	1500m³/h
	过滤效率	99.15%
	过滤筒	数量：2个
	过滤面积	15.3±10%㎡
	清灰方式	脉冲反吹+收集箱集尘
	噪声等级	≤75±2dB
	过滤方式	负压外滤式
	接管口径	进风口：φ148mm；出风口：φ200mm；
	设备尺寸	除尘机：L857xW1235xH1920mm；喷粉器： L900xW550xH1050mm
	重量	约800Kg
