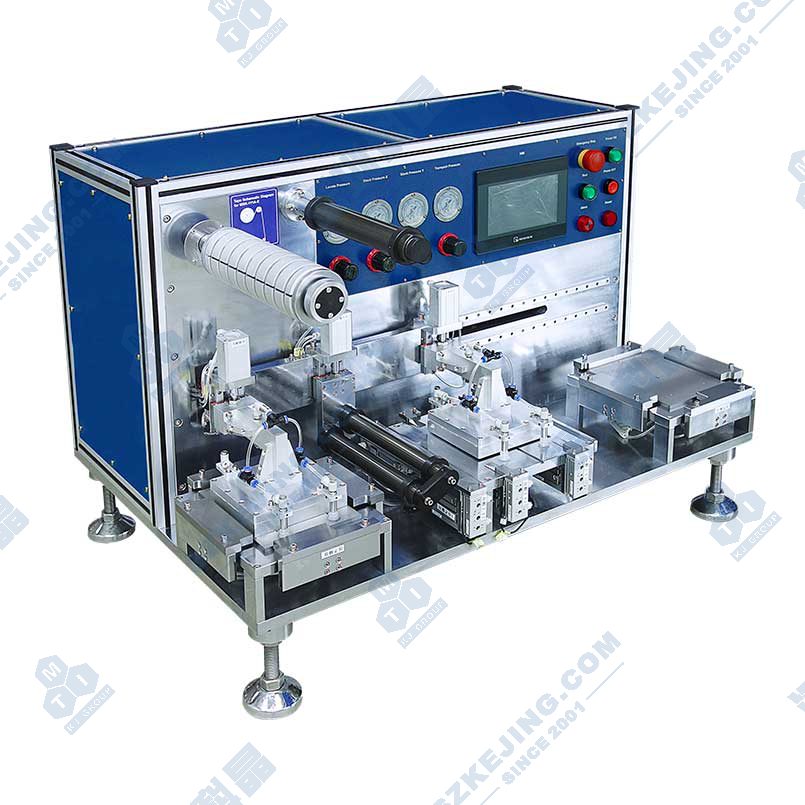

MSK-111A-E 自动叠片机

应用范围：MSK-111A-E型桌面式电池自动叠片机。极片手工上料、自动定位堆叠，成品电芯手夹下料，手动贴胶。设备包含极片整形定位、自动叠片、隔膜张力控制、真空系统等单元，无需再额外配置真空泵。真空叠片尺寸长58～200mm，宽45～150mm（出极耳方向，不含极耳尺寸），叠片精度≤±0.5mm(极片间相对位置尺寸)。标配胶纸机、4662叠片模具、其他规格模具可定制。

产品型号：MSK-111A-E

设备尺寸：L1000mm x W800mm x H650mm

重量：约300Kg

上架时间：2021-10-04

版本号：V2.5

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-111A-E型桌面式电池自动叠片机。极片手工上料、自动定位堆叠，成品电芯手夹下料，手动贴胶。设备包含极片整形定位、自动叠片、隔膜张力控制、真空系统等单元，无需再额外配置真空泵。真空叠片尺寸长58～200mm，宽45～150mm（出极耳方向，不含极耳尺寸），叠片精度≤±0.5mm(极片间相对位置尺寸)。标配胶纸机、4662叠片模具、其他规格模具可定制。

功能特点

正负极片压爪分开设计，避免交叉污染；
叠片自动定位，位置精度高；
Z字形叠片，隔离膜低张力控制；
可更换/定制夹具，兼容多种电芯尺寸；
叠片数量可设定；
内置真空泵，无需外接真空源；
程序写有安全保护、动作互锁、准确的报警以及操作提示；
PLC控制，HMI操作，方便易用。

技术参数
电源	单相AC220V±10%，50Hz (可定制AC110V，60Hz)，功率1KW
气源	0.5-0.8MPa 压缩空气
叠片类型	Z字叠片
导辊幅宽	240mm
基材幅宽	Max.210mm
隔膜张力	≥5N
隔膜卷芯	3英寸
隔膜卷径	Max.250mm
单片效率	约5～8S/片（纯叠片动作节拍，不包含叠片准备时间）
叠片层数	Max.150（可设定）
叠片尺寸	L58～200mm，W45～150mm，T Max.30mm(W边出极耳，不含极耳尺寸)
参考电芯	正极：L56mm x W43mm，负极： L58mm x W45mm（不含极耳尺寸）
设备尺寸	L1000mm x W800mm x H650mm
重量	约300Kg
