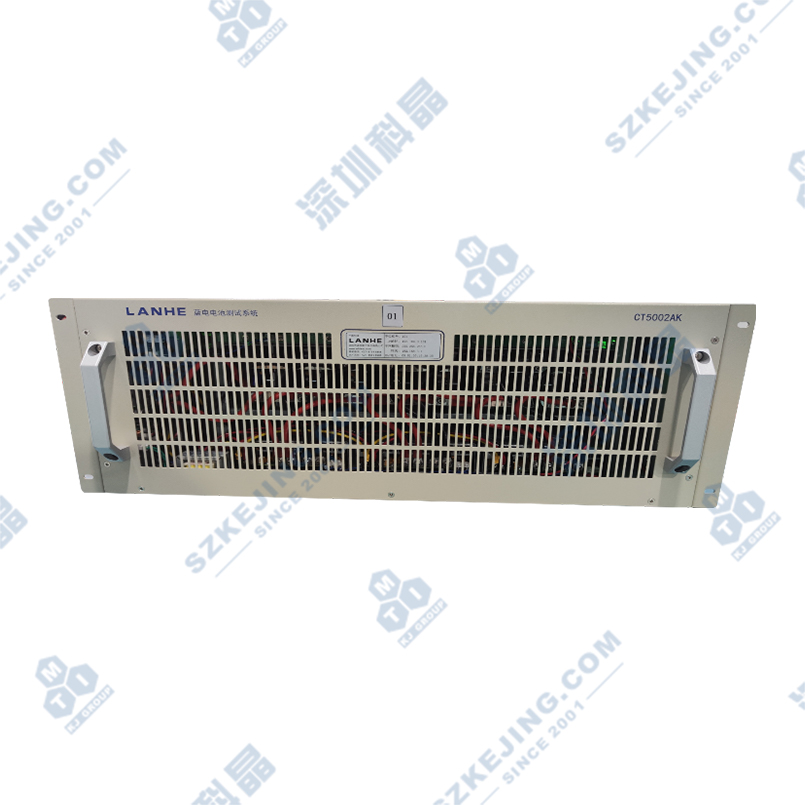

CT 5002AK 5V 6A&60A 蓝电电池测试系统

应用范围：本设备应用于包括三元锂离子电池、铅酸电池、镉镍电池、镍氢电池等、聚合物软包电池生产或实验中的循环、容量、倍率测试；过充、过放承受能力测试；寿命老化测试和质量控制等。

产品型号：CT 5002AK 5V 6A&60A

机柜尺寸：H245*W650*D570mm

重量：约50KG

上架时间：2023-02-06

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备应用于包括三元锂离子电池、铅酸电池、镉镍电池、镍氢电池等、聚合物软包电池生产或实验中的循环、容量、倍率测试；过充、过放承受能力测试；寿命老化测试和质量控制等。

功能特点

模块化设计，每个模块为独立的16个通道;
每个通道可任意设置为恒流充放电、恒压充电、恒功率放电*、恒阻放电*、直流内阻测试*、静置等模式;
每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响;
通道有完备的软、硬件多级保护;
有独立的硬件恒流源和恒压源;
记录完整的测试过程;
支持掉电保护。

技术参数
电源	单相AC220V±10%，频率：50
功率	6KW
测试夹具	线鼻子夹具，最大过流 100A
并联夹具	需拆卸，换装铜鼻子夹具进行并线
电压充电范围	0-5V
放电电压范围	2-5V
电压精度	±（0.05%FS）
电压分辨率	1mV
充电电流范围	量程一：6mA~6A；量程二：6A-60A
放电电流范围	量程一：6mA~6A；量程二：6A-60A
电流精度	±（0.05%FS）
电流分辨率	1mA
恒压截止电流	量程一：6mA 量程二： 60mA
脉冲电流最小脉宽	500ms
充放电电流响应时间（10%-90%FS）	10mS
最小工步时间	500ms
采样速率	100ms
充放电模式电流冲击	无电流电压冲击
通道并联数量	支持通道并联（需要拆线、换线）
并联后性能	电压电流精度无影响
充电模式	恒流充电，恒压充电，恒流恒压充电，恒功率，直流内阻，静置，暂停等
放电模式	恒流放电，恒功率放电、恒电阻放电，直流内阻，静置等
截止条件	截至条件可以是近 20 种的任意条件及其组合（含电压、电流、时间、容量、能量、容量保持率等）
通讯方式	422/网口
容量稳定性	无容量异常散点：突然偏高、偏低
电流稳定性	无电流异常：达不到设定值，波动
电压稳定性	无过充、过放、恒压充电异常
关键部件（品牌、型号）	ADC/DAC: ADI(美国，8 通道 16 位高速） MOSFET 驱动：TI/silicon labs（美国，隔离驱动芯片）功率 MOSFET： Infineon（德国） PWM 控制器：ADI 环路控制器：ADI(美国）等
数据缓存功能	意外断电无数据丢失
软件功能	1. Δt≥1s 或ΔI≥6mA 或ΔV≥5mV 2. 采集电压、电流、容量、温度、时间、能量、效率、容量保持率等 3. 过充、过放保护（设置电压/电流/容量上下限保护），并支持有对各工步的独立保护，温度保护 4. 电池正负极反接保护 5. 电压夹未夹好为零电压，电流夹不具备采集电压功能 6. 不同通道电压、电流夹搭配错误，无电压（非带电池情况下） 7. 导出数据为 excel 格式(导出含工步流程、工步数据、详细工步数据功能) 8. 停电、暂停接续功能 9. 电压、电流、容量、温度曲线图 10. 显示电池循环保持率，并可作为控制条件 11. 批量导出循环汇总数据 12. 支持设备运行条件下校准，即边测试，边校准 13. 支持流程图式编程界面，更简化、便捷 14. 单程序工步步数不少于 800 步，支持循环嵌套，最多可达5层 15. 支持查看每个记录点的系统时间异常测试事件动态 16. 可对电池进行容量分选和配组 17. 条件支持自动比较符“→”，可极大地避免选择“＞、≥、＜、≤”的麻烦 18. 逆向保护：充电过程中，检测到电池电压下降，可自动保护停止通道测试
数据安全	1. 出现设备断电、通讯中断、电脑故障、死机、急停、报警停机后，可恢复数据传输，无数据丢失情况 2. 具备数据双备份功能；支持预约备份，即时备份，定时备份等多种方式
测试功能	1. 循环寿命测试 2. 充、放电容量测试 3. 电池过充、过放承受能力实验 4. 直流内阻测试等
设备噪音	＜65db
回馈效率	回馈型（整机效率≦70%）
重量	约50KG
机柜尺寸	H245W650D570mm
