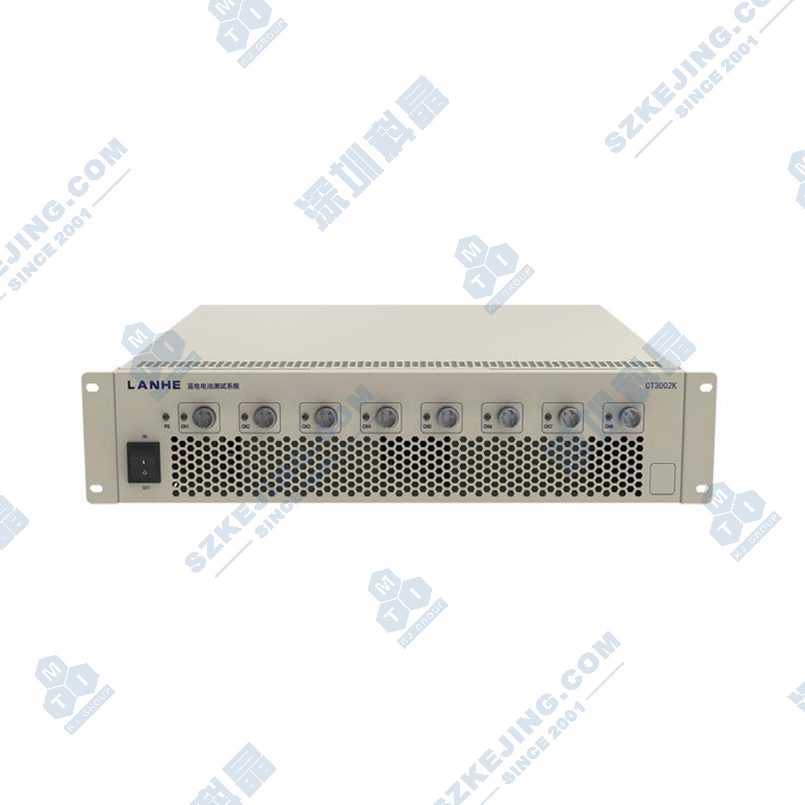

CT3002K系列蓝电电池测试系统

应用范围：可用于材料研究、扣式电池以及常规手机电池等测试。

产品型号：CT3002K系列

设备尺寸：W440*D446*H104(mm)

单机重量：约12kg

上架时间：2022-12-19

版本号：V1.1

A^-A⁺

产品简述产品详情产品视频留言咨询

可用于材料研究、扣式电池以及常规手机电池等测试。

功能特点

模块化设计，每个模块为独立的8个通道;
每个通道可任意设置为恒流充放电、恒压充电、恒功率放电*、恒阻放电*、直流内阻测试*、静置等模式;
每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响;
通道有完备的软、硬件多级保护;
有独立的硬件恒流源和恒压源;
支持掉电保护;
支持在线修正电流、电压精度，实现用户“边测试，边校准”。

技术参数
输入	功率	CT3002K 5V 1A&6A：380W CT3002K 5V 1A&12A：800W
	电源	AC220V50HZ/110V60HZ
	阻抗	≥1MΩ
电压	量程	5V
	电压输出范围	充电：0V～5V	CT3002K 5V 1A&6A放电：0V～5V CT3002K 5V 1A&12A放电：2V～5V
	分辨率	5位有效数字（自动）
电流	量程	CT3002K 5V 1A&6A：大量程6A 小量程1A CT3002K 5V 1A&12A：大量程12A 小量程1A
电流	输出范围	CT3002K 5V 1A&6A量程一：1mA～1A CT3002K 5V 1A&6A量程二：1A～6A	CT3002K 5V 1A&12A充电：1‰小量程～100%大量程放电：1‰小量程～100%大量程
输出方式		四电极（支持参比电极测试）
计算机系统时间		±1秒（无累计误差）
数据记录		时间变化△t：20ms～7200s
		电压变化△U：2mV～5V
		电流变化△I：2uA～2000A
时间	电流响应时间	<5ms（10%～90%）
时间	设备采样时间	100ms
充电	充电模式	恒流充电、恒压充电、恒流恒压充电、恒功率充电、恒阻充电、倍率充电
	放电模式	恒流放电、恒压放电、恒功率放电、恒阻放电、倍率放电（不支持通道并联恒压放电）
	截止条件	步骤时间、电压、电流、容量、能量、-DV、充放循环、tx、Cx、N1、N2、电流倍率、库伦效率、容量保持率、温度、电压
充放电切换	延迟时间	<10ms
DCIR测试		支持
保护条件	电压保护	过压保护、欠压保护
	电流保护	充电电流保护、放电电流保护
	容量保护	充电容量保护、放电容量保护
	变化趋势保护	恒流充电时，监控电压保护（不能下降）
		恒流放电时，监控电压保护（不能上升）
		恒压充电时，监控电流保护（不能上升）
	关联通道保护	电压辅助通道最大电压、最小电压保护
	关联通道保护	温度辅助通道最大温度、最小温度保护
	硬件保护	防反接保护
循环	循环次数	1～65000次，工步总数1100，最大支持3层嵌套
通道数		8
应用范围		可用于各类手机电池，3C类电池测试等
通道控制模式		每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响
通道特点		有独立的硬件恒流源和恒压源、支持掉电保护、支持在线修正电流、电压精度，实现用户“边测试，边校准”
噪声		<75dB
上位机通讯方式		串口通讯/TCP
通讯接口		RS422
每通道可带辅助通道数		32
数据导出格式		EXCEL、TXT、CSV
环境要求	温度范围	温度：-10~50℃（23±2℃最佳精度），湿度：≤95% 无凝露
单机尺寸		W440D446H104(mm)
单机重量		约12kg
