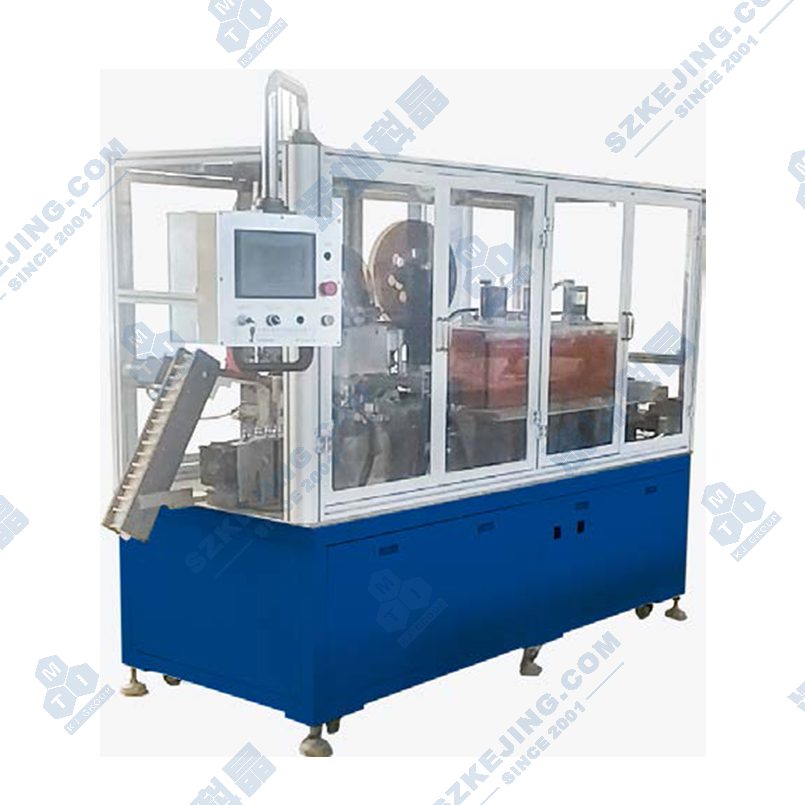

MSK-532-18650 圆柱型电池套管喷码机

应用范围:MSK-532-18650圆柱型电池套管喷码机是应用于18650 圆柱形电池自动套 PET/PVC 套管、加装正极绝缘垫及热缩成型并喷条形码工艺的设备。整机采用链条输送结构,电池吸附在高温磁铁座上,链条步进输送,依次完成定位套热缩管、定位冲顶部绝缘片、二次定位、热风收缩、喷码等功能,出料留有喷码拉带。

产品型号:MSK-532-18650

上架时间:2019-09-27

安装尺寸:L2000mm*W900mm*H1800mm

重量:约1300kg

版本号:V1.1

产品简述 产品详情 产品视频 留言咨询
       MSK-532-18650圆柱型电池套管喷码机是应用于18650 圆柱形电池自动套 PET/PVC 套管、加装正极绝缘垫及热缩成型并喷条形码工艺的设备。整机采用链条输送结构,电池吸附在高温磁铁座上,链条步进输送,依次完成定位套热缩管、定位冲顶部绝缘片、二次定位、热风收缩、喷码等功能,出料留有喷码拉带。
  功能特点
  • 人工上料到储料槽中仅适用18650。
  • 送膜机构采用伺服系统和丝杆加机械手臂相结合,送料稳定可靠。送膜机构核心部份是公司专利磁悬浮设计,相比传统轮辊,送料精度更高,性能更稳定并经久耐用。
  • 冲放绝缘片机构采用电机驱动结构,配合自动放收卷功能可实现高速、高精度和高稳定性。
  • 进热缩箱前增加位置修正功能,确保热缩后电池底部不会碰到夹具而产生不良;
  • 热缩箱采用最新型恒温加热技术控制技术、热风偱环和电池自转技术可使热缩管受热均匀,从而确保电芯表面无气泡、热缩变形、破损、不均纹等不良;热缩箱可自动整体升降高度,遇停机或机器故障停机时可自动升起,可避免电池因过度烘烤而发生爆炸;
  • 设备安装条码喷码机,可在套管后直接进行喷码功能;
  • 电池出烤箱后,经中转后由自动收料机构收集,人工收料装盒;
 技术参数
电 源 电压三相AC380V(±10%),频率50Hz,功率5KW
气 源 经干燥、过滤和稳压后:出气压力大于 6.0kg/cm 2
真 空 源 ≦-95KPa
适用电池 18650
设备效率 ≥60PPM
切管精度 ±0.3mm
冲模寿命 ≥80万次
热缩温度 室温—200℃可调,精度±2℃
噪 音 ≤60db
来料要求 18650电池套管卷料要求:对折宽度29.7±0.05mm,单层厚0.09±0.01mm。卷料内径76.2mm(3寸),外径320-330mm
18650电池绝缘片卷料尺寸:宽20±0.05mm,厚度0.2±0.01mm。卷料内径76.2mm(3寸),外径320-330mm
冲模尺寸 18650绝缘片冲模尺寸:外径17.4±0.02mm;内径10.5±0.02mm ;内外径同心度±0.15mm
包边尺寸 热缩底部包边、顶部包边尺寸:热缩底部不包边或包边2.5 mm±0.3mm,顶部包边2.5 mm±0.3mm
合 格 率 98%
稼 动 率 95%
喷码功能 喷码设备可选KEYENCE或马肯依玛士
设备尺寸 L2000mm*W900mm*H1800mm
重 量 约1300kg
