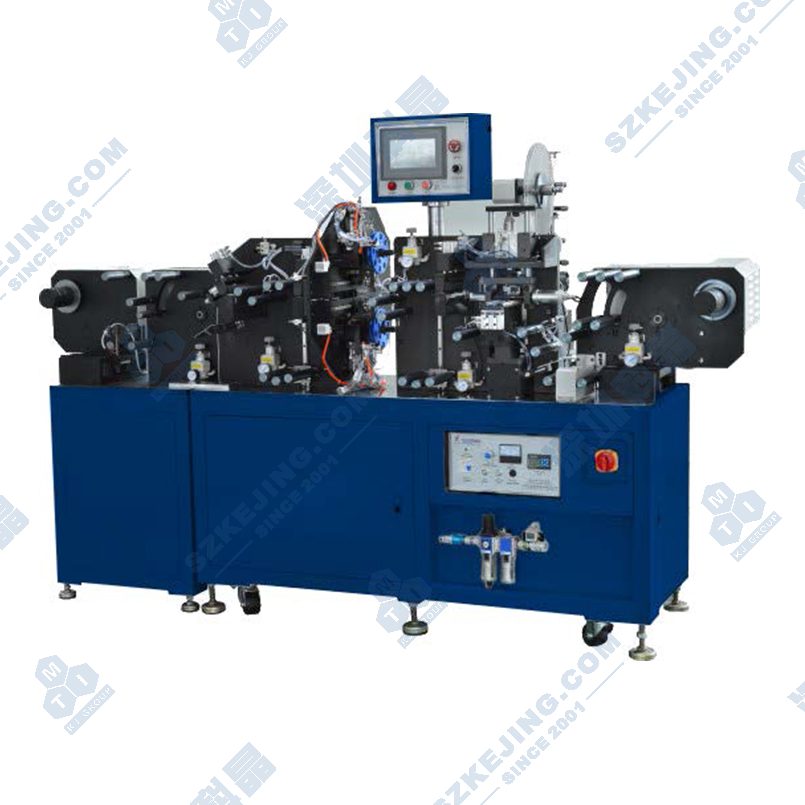

MSK-521-I 自动制片机

应用范围：MSK-521-I自动制片机可实现对锂离子电池卷料极片进行自动焊接极耳、贴胶布、裁片或成卷收卷的功能，可应用于圆柱型电池和方形铝壳电池制片工艺。

产品型号：MSK-521-I

上架时间：2019-09-27

安装尺寸：L2000×W1100×H1800mm

重量：约1t

版本号：V1.1

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-521-I自动制片机可实现对锂离子电池卷料极片进行自动焊接极耳、贴胶布、裁片或成卷收卷的功能，可应用于圆柱型电池和方形铝壳电池制片工艺。

功能特点

正负极片卷料上料，成品裁切为片料；
卷料放料后设计纠偏装置，送料精度高；
选择行业可靠超声波焊接机，焊接速度、时间、压力等参数可调；
设计不良极片标示识别功能，不良极片不焊接极片，设计极片漏焊检测功能；
贴胶装置可同时贴2道胶，也可选择性开启；
设计极片除尘装置，根据设定长度与划线位置进行极片裁切，精度高，毛刺小；
PLC控制，HMI操作，方便易用；

技术参数
电源	电压单相220VAC±10%，频率50Hz/60Hz，功率4KW，小于4Ω接地
气源	0.5-0.8MPa干燥气
焊机功率	700W
焊接精度	0.02mm
焊接拉力	≥15N
焊接区域	覆箔量≥80%
焊头寿命	正极100万次，负极双面焊头15万次（与极片材料与厚度有关）
极片张力	100-1500gf可调
贴胶数量	共两道胶，1处*正、反面
裁切毛刺	横向毛刺≤10μm，纵向毛刺≤15μm，极片边缘毛刺≤15μm
设备尺寸	L2100×W1100×H1800mm
重量	约1t

规格描述

工艺尺寸表
参数	尺寸范围(mm)	精度要求
极片宽度（W）	30-150	-
极耳宽度（W1)	3-8	±0.2
极片胶纸宽度（ W3.W4）	5-25	-
极耳长度（L1）	30-90	±2
极片边缘外露贴胶（L2）	0.5-1	±0.2
正负极焊接区域（X×Y×Z）	3×4×25	-
极耳印胶宽度（W2）	5-14	±0.5
极耳外露长度（L3）	5-30	±0.3
极片胶纸长度(L4)	30-155	±0.25
极耳焊接焊接偏斜度	±1°	-
