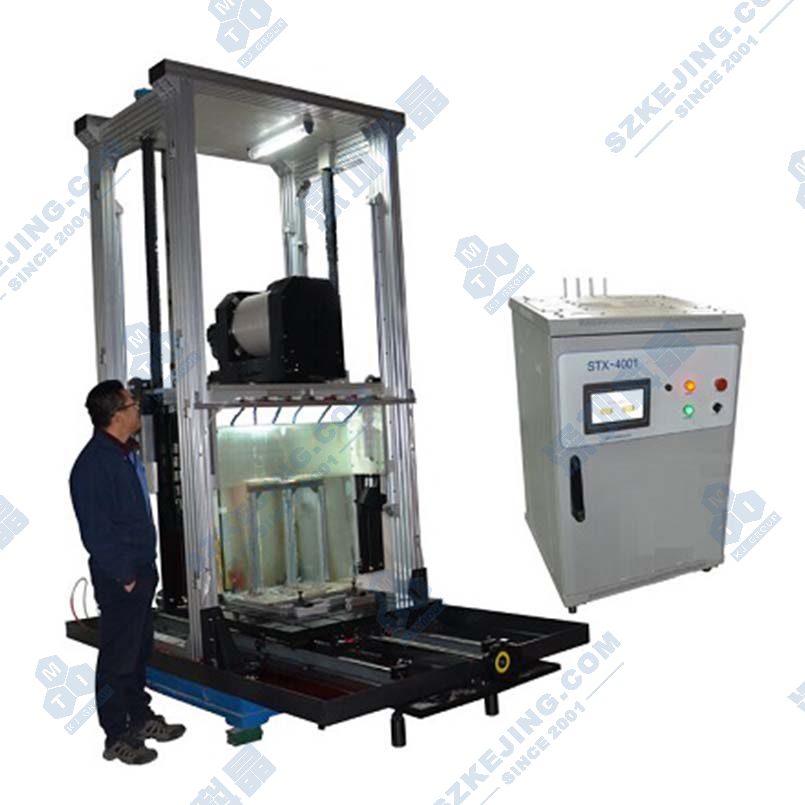

STX-2401 全自动金刚石线切割机

应用范围：STX-2401全自动金刚石线切割机不仅可用于陶瓷（汽车尾气处理载体，薄壁、易碎）、玻璃、岩样、PCB板、陨石、海洋结核、耐火材料、生物及仿生复合材料等的常规切割，也可以用于硅、白宝石、蓝宝石等人工晶体材料籽晶的切割，以及硅晶体、蓝宝石晶体的开方切割。用在贵重宝石、生物塑化标本的切片时，不仅切缝细小，而且切割片质量优良，大幅度提高了材料的利用率。STX-2401全自动金刚石线切割机是连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。STX-2401全自动金刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的线的长度长（≤270m），一次上线的使用寿命长，大大提高了切割效率。张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当所使用线径过细时可有效的保护切割线不会因张紧力过大而断裂。该机尤其适用于大样品的切割，尤其是超过12"的样品的切割，是大样品切片的不二选择。

产品型号：STX-2401

上架时间：2019-09-05

安装尺寸：2082mm×1500mm×2481mm

重量：约1600kg

A^-A⁺

产品简述产品详情产品视频留言咨询

STX-2401全自动金刚石线切割机不仅可用于陶瓷（汽车尾气处理载体，薄壁、易碎）、玻璃、岩样、PCB板、陨石、海洋结核、耐火材料、生物及仿生复合材料等的常规切割，也可以用于硅、白宝石、蓝宝石等人工晶体材料籽晶的切割，以及硅晶体、蓝宝石晶体的开方切割。用在贵重宝石、生物塑化标本的切片时，不仅切缝细小，而且切割片质量优良，大幅度提高了材料的利用率。STX-2401全自动金刚石线切割机是连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。STX-2401全自动金刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的线的长度长（≤270m），一次上线的使用寿命长，大大提高了切割效率。张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当所使用线径过细时可有效的保护切割线不会因张紧力过大而断裂。该机尤其适用于大样品的切割，尤其是超过12"的样品的切割，是大样品切片的不二选择。

性能指标和基本配置
主要特点	● 切割尺寸可达24"。（max） ● 主电机带动金刚石切割线向下做定速移动，材料固定在工作台上不动，确保切割的稳定。 ● 工作台可手动或通过程控进行360°旋转调整。 ● 采用气动张紧系统，使用进口气动元件，使张紧力更加稳定可靠。 ● PLC程序控制系统及大尺寸触屏，使操作简单快捷。 ● 可根据您的需要设计各种配用工装卡具。
技术参数	● 电源：220V 50Hz ● 整机功率：＜4100w ● 主轴伺服电机功率：2kw ● Y、Z、R轴进给电机品牌：松下伺服电机 ● 控制方式：PLC，触摸屏 ● 显示方式：数字显示 ● 安全装置：断线自停、急停开关 ● 切割线总长：≤270m ● 切割线直径：≤0.45mm ● 切割线运丝速速：0-8m/s内可调 ● Z轴行程：≤680mm ● Y轴行程：≤650mm ● Y轴进给示值精度：0.01mm ● Z轴进给速度：1mm/min-150mm/min ● 切割速度：0.05-30mm/min ● 张紧方式：气动张紧，允许使用气压调节范围0.1-0.4MPa ● 导向轮切线间距可调范围：900-530mm ● 上线器扭矩可调范围：0-2.4N.m ● 工作台尺寸：700mm×700mm ● 工作台转角：0-360° ● 工作台旋转定位精度：±0.1° ● 切割样件尺寸：Ø600mm×650mm（max） ● 工作台载重：600KG（max）
产品尺寸	2082mm×1500mm×2481mm
重量	约1600kg
标准配件	1	金刚石线	1卷（2500m）
	2	遥控器	1个
	3	冷却循环水箱	1个	含水泵、水管及接头
	4	防水罩	1套	用于机身两侧及绕丝筒处
	5	上线器	1套
可选配件	●静音无油空气压缩机 ●金刚石线 ● DX-100单晶定向仪
保修期	一年保修，终身技术支持。特别提示： 1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。点击查看售后服务承诺书。
