VGB-10-I-H 前开门式单节单面单工位手套箱

应用范围： VGB-10-I-H前开门式单节单面单工位手套箱是一套高性能、高品质的自动吸收水、氧分子，使箱体内环境最终保持清洁的密闭循环工作系统。该系统可以提供O₂和H₂O在1ppm以内的惰性氛围环境，是为满足客户科研开发而设计的经济型循环净化系统。

产品型号：VGB-10-I-H

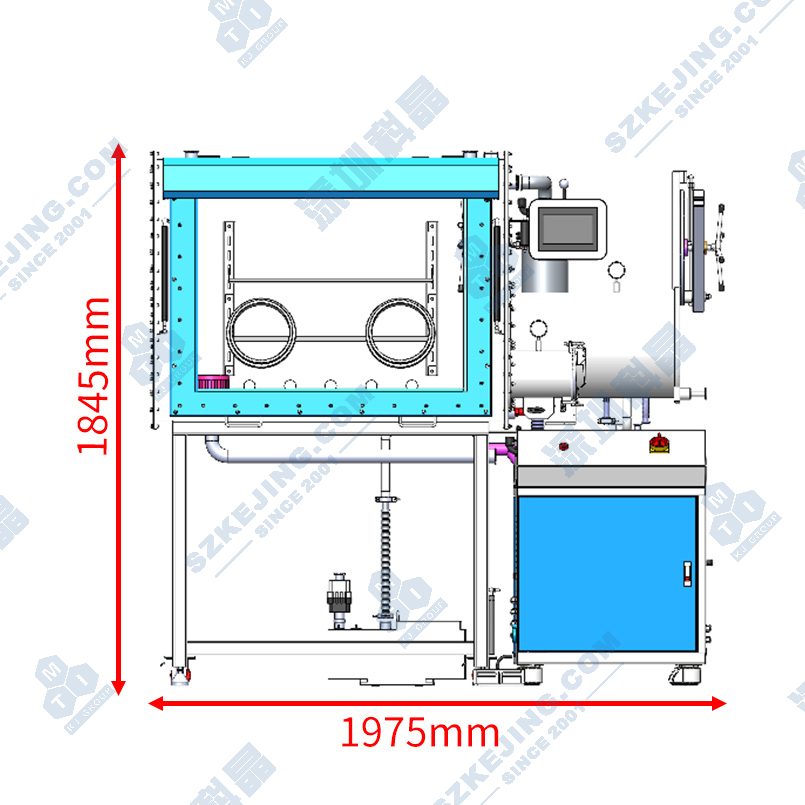

设备尺寸：约L1975*W1000*H1845mm

重量：约530Kg

上架时间：2024-05-28

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

VGB-10-I-H前开门式单节单面单工位手套箱是一套高性能、高品质的自动吸收水、氧分子，使箱体内环境最终保持清洁的密闭循环工作系统。该系统可以提供O₂和H₂O在1ppm以内的惰性氛围环境，是为满足客户科研开发而设计的经济型循环净化系统。

功能特点

密闭循环，手套箱内的惰性气体经循环风机和净化器密闭循环，不断地除水除氧；
自动控制再生，除水除氧材料可以再生，再生过程由程序控制；
自动清洗，手套箱内的气氛置换通过自动控制的清洗阀门完成；
箱体压力控制，手套箱内压力通过PLC自动控制,可自由设定，超出±12mbar系统自动保护；
真空泵自动控制，真空泵可在系统需要时自动开启；
大过渡舱具有加热功能，最高温度200℃；
卸下固定前窗的螺丝后即可上翻打开前窗，方便将其他设备放入箱体内。

技术参数
1、手套箱箱体
电源		单相AC220V±10%，频率50Hz，功率约3KW
使用环境		建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
内箱尺寸		约L1220W780H900mm
整机尺寸		约L1975W1000H1845mm
设备重量		约530Kg
工位形式		单面单工位
箱体材料		304不锈钢，厚度3mm
前窗		倾斜视窗，卸下固定螺丝后可上翻打开，透明钢化安全玻璃，厚度10mm
手套口		铝合金，O型圈密封
手套		丁基橡胶，厚度0.4mm，直径8”，长度32”
过滤器		0.3微米，1个气体入口和1个气体出口
搁物架		不锈钢材料，高度可调节
箱体照明		LED灯，安装在每块玻璃窗前上方
接口		备用接口5个，KF40，配箱内用电源插座1个（220V）
2、大过渡舱
过渡舱		304不锈钢，内表面为拉丝处理，外表面喷漆（白色）
过渡舱尺寸		内直径约360mm，长度约600mm
滑动托盘		304不锈钢
舱门		双门，阳极氧化铝材料，厚度14mm，竖直操作，带提升机构
压力表		机械指针式
控制		电磁阀触摸屏自动操作
3、小过渡舱
过渡舱		304不锈钢，内表面为拉丝处理，外表面喷漆（白色）
过渡舱尺寸		内直径约155mm，长度约322mm，进入箱体部分长度约为100mm
舱门		双门
压力表		机械指针式
控制方式		手动阀手动操作
4、净化柱
净化柱	净化柱功能	气体密闭，除水、除氧
	容器材料	304不锈钢
	净化材料	铜触媒：5kg；分子筛：5kg
	净化能力	除氧：60L；除水：2Kg
	水氧指标	小于1ppm
循环系统	工作气体	氮气、氩气、氦气
循环系统	循环能力	集成风机流量80m³/h，可根据水氧含量变频调节风机流量
再生	再生操作	PLC自动控制再生过程
再生	再生气体	工作气体与氢气混合气体，(氢气5-10%)
阀门	主阀	KF40，电气动角阀
阀门	控制阀	电磁集成阀
5、控制系统
功能		包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子PLC触摸屏
压力控制		控制箱体、过渡舱的压力工作压力±10mbar内可以自由设定，超出±12mbar系统自动保护
脚踏板		控制箱体压力，方便操作升压和降压
6、显示系统
触摸屏		西门子PLC 触摸屏smart700，显示运行状态，箱体压力、系统记录等
7、氧分析仪
测量范围		0～1000ppm
传感器		ZrO₂，避免了燃料电池寿命短，不能暴露在空气中的问题
8、水分析仪
测量范围		0～1000ppm
9、有机溶剂吸附器
尺寸		直径200mm,高度132mm（安装在箱内）
填充材料		活性炭
10、真空系统控制情况
真空泵		英国EDWARDS真空泵，型号：RV12，可手动或通过PLC启动，流量12m³/h,可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10^-1pa
