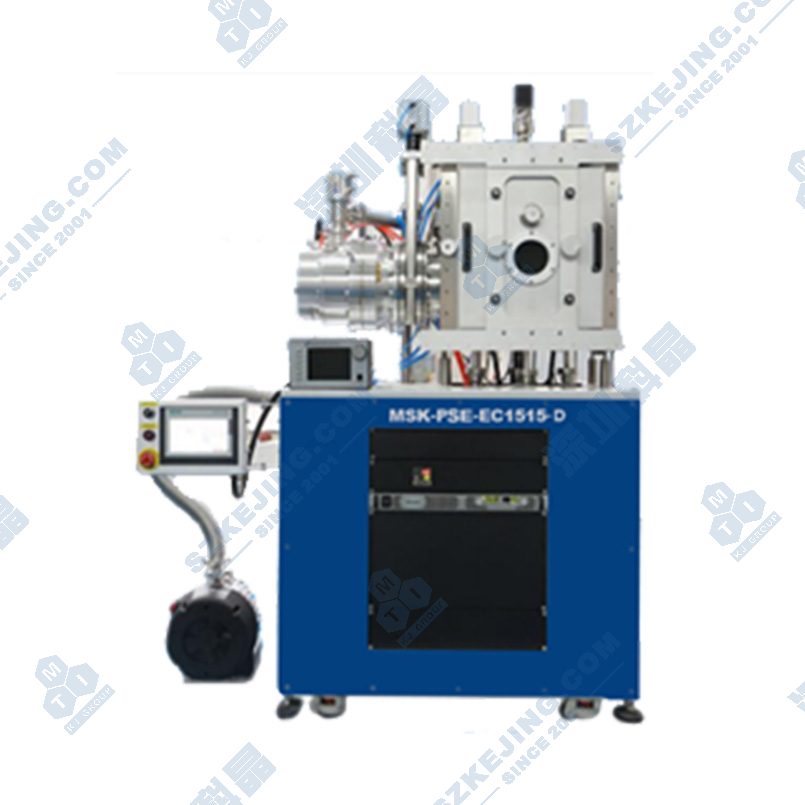

MSK-PSE-EC1515-D 共蒸六源钙钛矿真空镀膜仪

应用范围：MSK-PSE-EC1515-D共蒸六源钙钛矿真空镀膜仪配备6组蒸发源，可蒸镀切换最多6种有机材料，也可同时共蒸2种材料如：Cu、Ag、PbI2、CsBr等材料；设备可与手套箱对接方便在手套箱中操作，采用前滑动开门结构。设备广泛应用于高校、科研院所的教学、科研实验以及生产型企业前期探索性实验及开发新产品等。

产品型号：MSK-PSE-EC1515-D

设备尺寸：约L1000*W780*H2000mm

重量：约360kg

上架时间：2024-04-16

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-PSE-EC1515-D共蒸六源钙钛矿真空镀膜仪配备6组蒸发源，可蒸镀切换最多6种有机材料，也可同时共蒸2种材料如：Cu、Ag、PbI2、CsBr等材料；设备可与手套箱对接方便在手套箱中操作，采用前滑动开门结构。设备广泛应用于高校、科研院所的教学、科研实验以及生产型企业前期探索性实验及开发新产品等。

功能特点

真空腔室：采用304不锈钢腔室，设计有前门双导轨和后门手动铰链结构，前后门带玻璃观察窗及防污挡板。真空室内外表面经过抛光处理，并预留有照明、膜厚仪等设备接口；
真空系统：配备中科科仪脂润滑分子泵FF-200/1300口径与鲍斯BVS30机械泵真空系统，8寸气动挡板阀，真空测量：1个一低一高真空计，具有高效的抽气能力，抽气时间短且极限真空度高（优于2.0×10-5Pa），关机12小时后仍可保持良好真空性能；
基片台：抽屉式结构，可承载最大L150mm*W150mm样品，配气动基片挡板，支持旋转和水冷功能，与蒸发源距离可调，手动升降调节最大距离50mm可调；
蒸发源及电源：系统配置2组舟式蒸发源，金属源采用水冷铜电极+蒸发舟结构，最高温度可达1500℃；并配备2.4KW蒸发电源，支持恒流和恒压两种驱动模式，可手动/软件控制也可通过膜厚仪PID控制调节蒸发速率；
膜厚控制系统：采用进口INFICON公司的SQC-310C膜厚仪，精度高达0.01埃，可实现两源共蒸发。同时，还配备了西门子PLC+触摸屏手自动控制系统，可以输入速率和终厚，通过PID调节自动控制蒸发电源输出；

技术参数
电源		三相五线制AC380V±10%，频率：50Hz，总功率约8KW
气源		压缩空气：干燥、干净、无水、无油的压缩空气，8mm塑料气管，压力5.5～6公斤（0.55-0.6MPA）氮气：干燥氮气，用于设备腔室破真空，8mm塑料气管，压力1-2公斤（0.1-0.2MPA）
水源		流量15-20升/分钟，15～25℃，进水和出水压差1～2公斤，进水压力2～3公斤，设备的进水和出水口外径12mm
真空室		304L不锈钢方形真空室，内部电抛光，立式前后开门结构前门配有带档板直径4英寸观察窗1个（配防污玻璃），后门配有小观察窗用于观察样品源和样品2个（配防污玻璃）内衬材质：不锈钢，多片结构方便拆卸安装左侧：连接主阀门和分子泵，真空测量接口顶部：安装旋转水冷样品台、样品台大挡板、膜厚仪接口各1个底板：安装金属蒸发电极2组、有机源蒸4组，2个膜厚仪探头安装口真空室下方为一体式电控部分，配有万向轮和地脚，方便移动
抽真空系统	组成	分子泵+机械泵组合式真空系统，气动阀门，进口全量程真空计分子泵：中科科仪脂润滑分子泵FF-200/1300口径，抽速：1300L/S 机械泵：鲍斯BVS30机械泵，抽速：9L/S 真空阀门：DN40mm 挡板阀2套；中科科仪气动主阀DN200 1套真空密封：可拆静密封采用氟橡胶圈密封，不常拆静密封采用无氧铜密封
	真空极限	真空极限优于2.0×10-5Pa 漏率：优于5×10－8Pa*L/S（国家标准）关机12小时后，真空度≤5Pa（手套箱干燥氮气环境）
	抽速	抽气时间：大气压～5*10-4Pa，小于20min（手套箱干燥氮气环境）
	真空计	1个一低一高真空计自动控制切换低真空、高真空测量，范围：大气到5E-9torr 真空读数输入PLC，用于工艺控制
蒸发源		配备2组舟式蒸发源。带2.4KW电源1套恒流恒压模式配备4组有机束源蒸发源，配套4组坩埚，加热温度：0～700℃，角度可调范围：15° 配备4台20-10有机蒸发电源，配备实时显示坩埚温度日本导电温控仪，可程序段控温
工件架		配有自转电动工件盘，一次性放置最大150*150mm样品，配有单转轴空心磁流体密封，样品旋转高扭矩电机和控制器，转速0～30RPM可调带冷却功能气动挡板
系统自动控制		西门子PLC+触摸屏手自动控制，可输入速率及终厚，PID调节自动控制蒸发电源输出控制内容：机械泵，分子泵，气动、电磁阀门、真空计等等；自动抽真空、自动镀膜、自动排气等完整的互锁保护（硬件、软件互锁），另外系统还配备水流检测报警装置
安全保护		缺水欠压检测与保护、相序检测与保护、温度检测与保护、真空系统检测与保护，对泵、电极等缺水、过流过压、断路等异常情况进行报警并执行相应保护措施
真空室尺寸		约L400W400H450mm
外形尺寸		约L1000W780H2000mm
重量		约360kg
