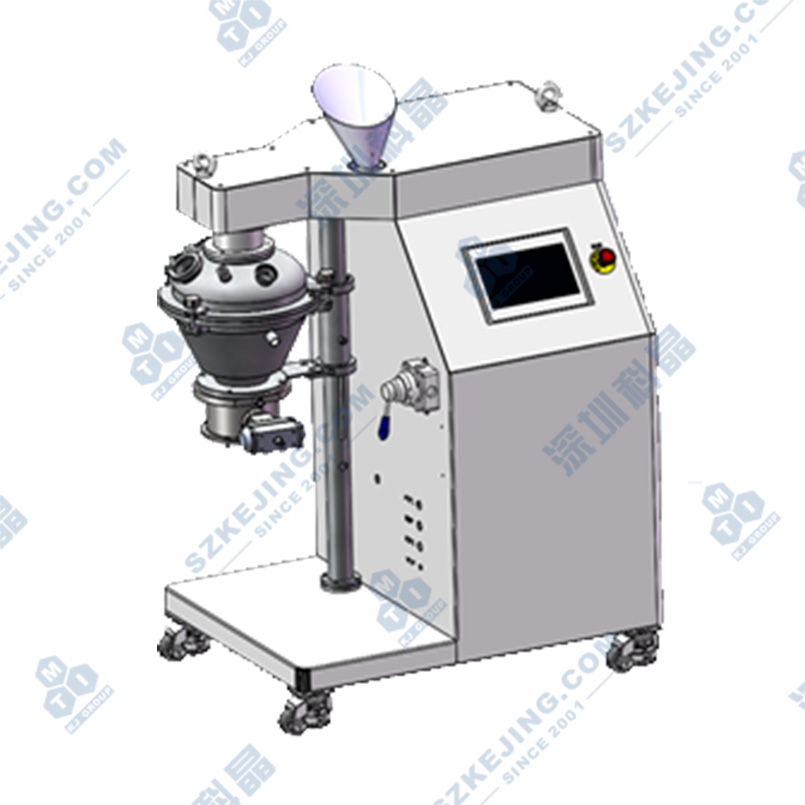

VCH-5 高速混料机

产品型号：VCH-5

设备尺寸：约L1223*W798*H1271mm

重量：静载荷约280Kg

动载荷约840kg

上架时间：2023

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

功能特点

机架外部为不锈钢拉丝板折弯而成，既美观又牢固；
304不锈钢搅拌主轴，刀片距桶壁间隙可实现不拆机调节，便捷简单；
出料阀门采用涨气圈原理密封，密封件无摩擦，使用寿命长，维护成本低，减少积料。

技术参数
电源	三相五线制AC380V±10%，频率50Hz，功率约5.5KW
工作环境要求	温度10~40℃，相对湿度40%~90%RH
气源要求	压缩空气：0.4~0.6Mpa；消耗：5L/min；品质：洁净，无油
冷却水要求	进口压力：0.05~0.3Mpa；回水压力：0.05~0.1Mpa，建议零压回水；最小循环量：10L/min；最高水温：5±2℃，冷却水接口G1/2＂
主电机	防护等级IP55，风冷，3级能效
机架	外部为不锈钢拉丝板折弯而成，内部为碳钢型材焊接而成
锥形混料桶体	1.SUS304不锈钢材质，带水夹套，内桶身厚度4mm，外桶厚度3mm，桶体法兰厚度14mm，混料桶体内壁与物料接触面做抛光处理； 2.总容积11.4L，其中：桶体容积6.7L，封头容积4.7L。理论加料容积：≤4.8L； 3.混料桶体为50°锥形，桶身设有G1/2''冷却水进出水口各1个，下进上出。冷却水夹套约1.7L，流量约10L/min，5-8℃（视实际生产情况和传热系统配置）； 4.桶体法兰为SUS304不锈钢环锻法兰，厚度14mm。桶体出料口径￠100； 5.桶体与主轴连接处设有密封锥套，保护传动机构。防止粉尘进入； 6.桶体出料部分与Y-100圆顶阀连接； 7.内壁和浆叶均喷涂碳化钨。
封头盖	1.304不锈钢DN300冲压椭圆封头，厚度3mm，缸盖内壁与物料接触面做抛光处理； 2.封头盖设有：2个57抱箍法兰接口(ISO IDF标准)：其中1个排气口，1个为加料口。1个38抱箍法兰用于备用口，各管口，法兰面均采用硅胶密封圈密封； 3.排气口设置过滤布袋，布袋过滤精度2-5um，尺寸：φ110*150。
搅拌主轴	1.刀片厚度4mm，刀片与桶壁，阀门距离为2-5mm，可调节范围：2-8mm。底部刀片与阀球间保持同弧度间隙，减少底部积料； 2.主轴转速约1660rpm（50Hz），线速度约22m/s，可通过变频器调节转速,，最高线速度可达35m/s。由于大部分用户常用线速度在21-23m/s左右，所以综合一下,出厂时设置为常用线速度频率。实际最高线速度由物料特性（工艺要求/粉料的粒度/比重/堆积密度）等因素来决定，当不能满足时，需适当减少加料量或适当降低线速度； 3.电机与减速机间采用皮带软联接传动，采用欧式SPZ窄V带； 4.可选配喷涂WC。
出料阀门	1.圆顶阀特殊圆顶结构与主轴刀片无缝对接，无死角； 2.通径大，排料顺畅快捷； 3.采用气动执行器控制，由PLC系统集中控制。气动执行器DA-52。带反馈开关，有效检测阀门启闭； 4.与物料摩擦剧烈的阀球面可选配喷涂WC。
电器控制系统	1.PLC触屏系统控制，可设置监控、警示、操作提示、时间电流显示、密码设置及保密等多项要素，操作简单智能化显示，数据清晰，操作及维护指令完善，（可由电脑联控，以太网传输。）； 2.主要低压元器件为国产名牌：正泰。触摸屏带远程功能，支持后期程序的更改及维护。变频器带三防功能，提升密封性，防止粉尘进入内部； 3.电器做在机架主体内，标配无独立电柜。
噪音	设备的整体噪声水平不高于90分贝，在距离设备1.5米处检测（空载）
设备尺寸	约L1223W798H1271mm
重量	静载荷约280Kg 动载荷约840kg
