OTF-1200X-4-RTP-130 快速升温炉

应用范围：OTF-1200X-4-RTP-130 是一款精巧型快速热处理管式炉，配有Φ130mm石英管和不锈钢密封法兰，它是专为氧化物、半导体或太阳能电池基片（最大达4英寸）的快速退火而设计，采用红外灯管加热最快升温速度为50℃/秒，精度为+/-1°C。

产品型号：OTF-1200X-4-RTP-130

上架时间：2021-09-10

安装尺寸：L1100mm x W700mm x H660mm

A^-A⁺

产品简述产品详情产品视频留言咨询

OTF-1200X-4-RTP-130 是一款精巧型快速热处理管式炉，配有Φ130mm石英管和不锈钢密封法兰,它是专为氧化物、半导体或太阳能电池基片（最大达4英寸）的快速退火而设计，采用红外灯管加热最快升温速度为50℃/秒，精度为+/-1°C。

技术参数
名称型号	快速升温炉OTF-1200X-4-RTP-130
产品特点	红外加热,最快升温速率50℃/S 最大4英寸基片都可以放入退火法兰安装在滑轨可以直接推拉，实现快速降温。可以选配压缩波纹管在气氛环境下冷却

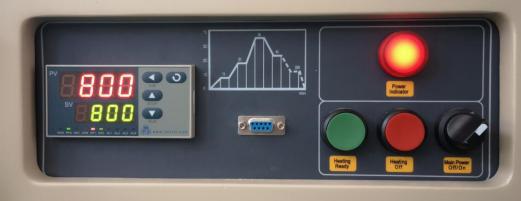

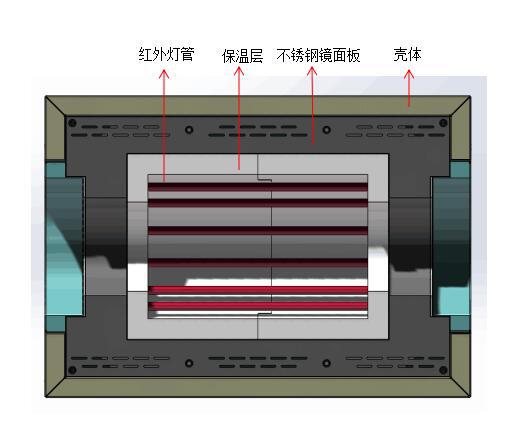

加热炉系统	输入电源 AC 380V 50HZ，最大功率：24KW 最高工作温度：900℃（＜30min)，长期工作温度：800℃ 控温热电偶：进口K型热电偶，紧贴在放样品ALN片下（ALN片为标配，可按照客户要求定制不同材质基片）加热元件：红外灯管12根短波红外灯管，每根2KW 加热区尺寸：Ф210mm*320mm 室温至900℃：建议升温速率10℃/s最大升温速率50℃/s 降温速率：800℃-350℃降温速率55℃/min 350℃-200℃降温速率5℃/min(在一个大气压下，样品架在炉子内）降温速率：800℃-350℃降温速率200℃/min 350℃-50℃降温速率35℃/min（在一个大气压下，样品架拉到炉体外）标配浮子流量计：16-160ml/min 石英管外径130mmx内径120mmx600mmL 包含一款808P型温度控制器(也可选配欧陆仪表恒温精度可达±0.1℃） PID自动控温系统智能化30段可编程控制控温精度：±1℃ 默认DB9PC通信连接端口

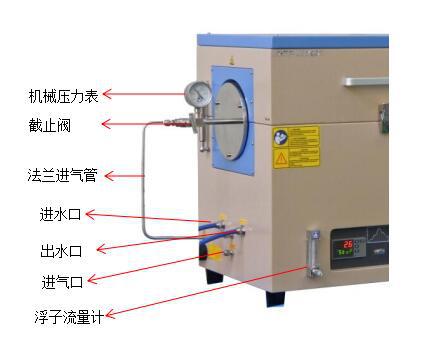

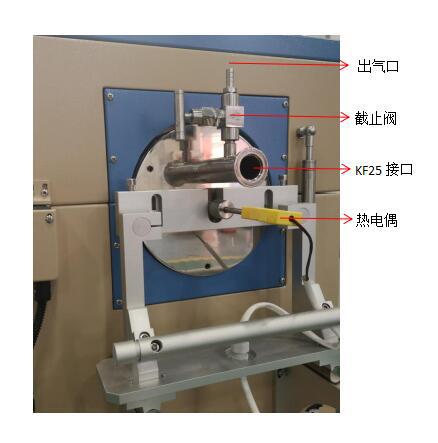

不锈钢密封法兰系统	水冷密封法兰，密封法兰和腔体法兰之间采用硅胶O型圈密封方式。左端法兰装有机械压力表和进气截止阀，左边炉体上留有进气口，进气时，气体通过浮子流量计后进入法兰进气口，然后进入炉管内。左端法兰内侧有石英制隔热挡板。右端法兰上装有出气截止阀，一个KF25接口用于抽真空，一个1/4英寸双卡套接头用于插入热电偶。右端法兰内侧有石英制隔热挡板和样品支架，热电偶测温点位于样品正下方。右端法兰安装在滑轨上可以直接推拉，实现快速退火。

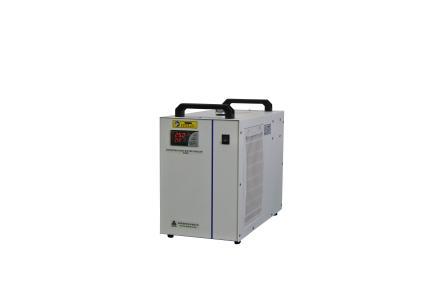

水冷机（选配）	型号：KJ-5000 工作电压：AC 220V 50HZ 工作电流：1.4-2.1A，制冷量：2361Btu/h 压缩机功率：300W，水箱容量：6L 最大流量：16L/min，净重：24Kg
真空系统（选配）	配套机械泵，真空度可以达到10-2ttor 配套分子泵，真空度可以达到10-5ttor

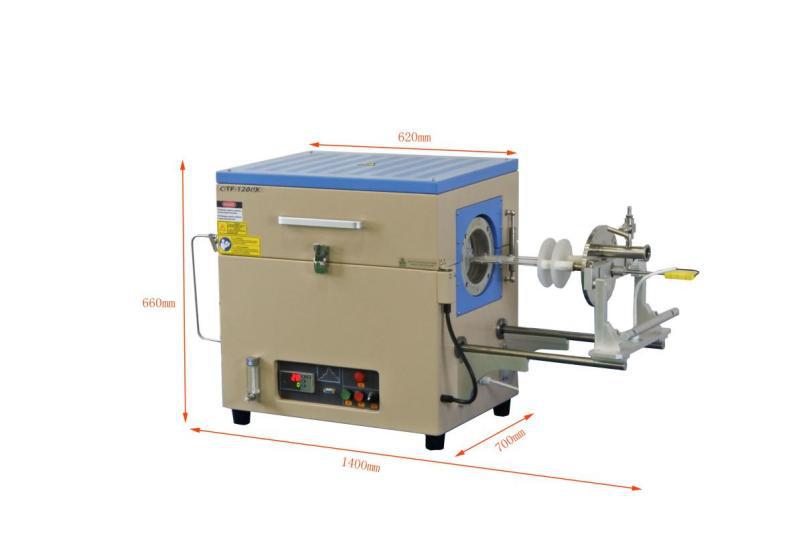

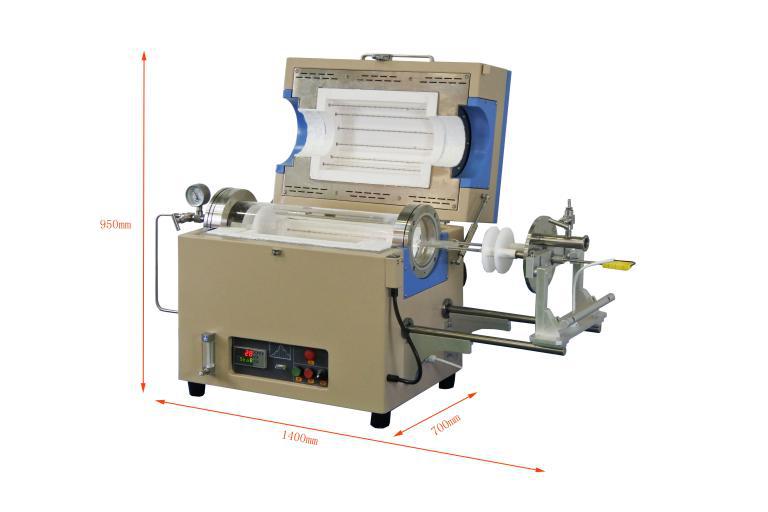

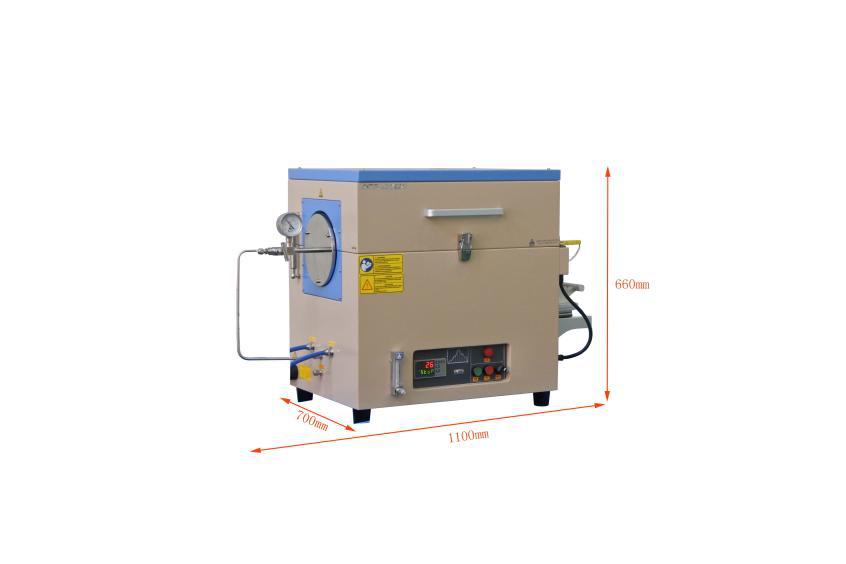

产品尺寸	外形尺寸：1100700660mm（长宽高法兰关闭）外形尺寸：1400700660mm（长宽高法兰打开）外形尺寸：1100700950mm（长宽高炉子打开，法兰打开）
重量	约100kg
保质期	1年（不包含炉管，氟胶O型圈和加热元件等损耗件）
使用注意事项	石英管内气压不可高于0.02MPa；由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全；对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。
