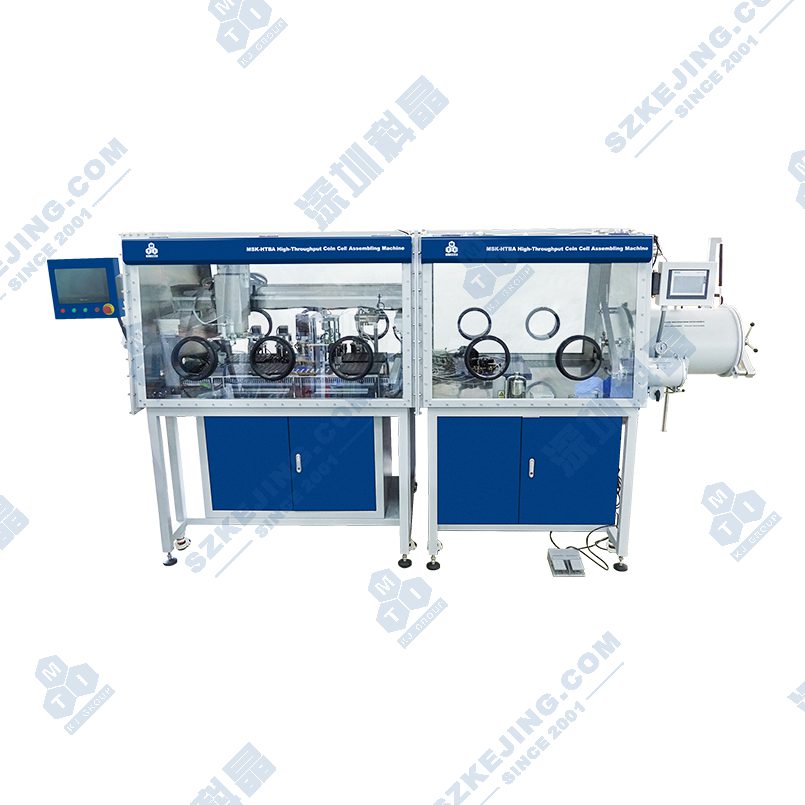

MSK-HTBA-D 高通量纽扣电池装配机

应用范围：本设备应用于纽扣电池的高通量装配工艺。设备自动化控制，实现扣式电池包括正负极材料、隔膜、垫片、电解液等各个物料全工序装配，采用8*8共64通道设计，可满足LIR2032等多种扣式电池的高效组装。功能实现为机械手通过真空分别从各个物料预装位上取到物料并移至封装位进行装配，配套注液功能，然后进行加压封装成型，最终将成品统一放置于下料位物料盘区域。

产品型号：MSK-HTBA-D

设备尺寸：总体尺寸L3950*W1200*H2050mm（主手操箱L1950*W1200*H2050mm）

重量：约1.5t

上架时间：2024-01-17

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备应用于纽扣电池的高通量装配工艺。设备自动化控制，实现扣式电池包括正负极材料、隔膜、垫片、电解液等各个物料全工序装配，采用8*8共64通道设计，可满足LIR2032等多种扣式电池的高效组装。功能实现为机械手通过真空分别从各个物料预装位上取到物料并移至封装位进行装配，配套注液功能，然后进行加压封装成型，最终将成品统一放置于下料位物料盘区域。

功能特点

三轴机械手自动装配，可根据预设配方要求和参数进行纽扣电池高通量制作；
手操箱操作，电池组装有气氛保护，减少水、氧影响；
64个上料工位，可满足实验室进行高通量试验；
专用夹具设计，正负极与隔膜等物料组装准确定位，确保电芯良品率和一致性；
电解液供料采用精密蠕动泵，注液量可设定，注液精度高；
伺服电机驱动封口，封口压力精准可调；
PLC控制，HMI操作，配置专用软件实现数据记录和导出功能。

技术参数
电源	单相AC220V±10％,频率50Hz，功率共5KW，手套箱1.5KW，设备3.5KW
气源	0.5~0.7MPa压缩惰性气体
使用环境	温度25±3℃，湿度30~90RH％，无震动无电磁干扰
使用规格	LIR2032扣式电池，其他规格可协商定制
排布方式	8*8排布，64通道
组装方式	反装（负极壳在最下方开始逐层叠放）
上料方式	人工夹具预装，自动抓取输送
设备速度	50颗/小时,(供参考)
注液泵	精密蠕动泵，注液量可设定
电解液罐	玻璃罐，标配2个，容量Max.50ml；更换接口可切换不同规格电解液罐
手套箱	水、氧控制≤1 PPM
设备重量	约1.5t
设备尺寸	总体尺寸L3950W1200H2050mm（主手操箱L1950W1200H2050mm）
