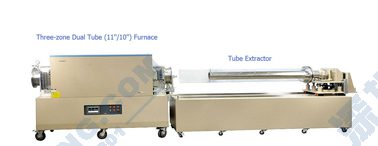

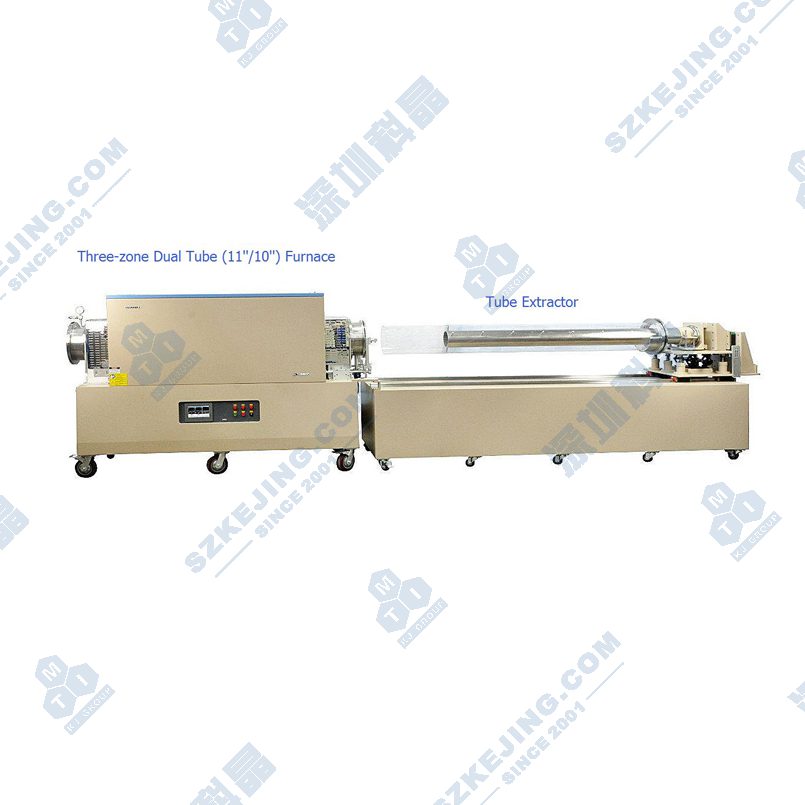

GSL-1100X-III-D11 大面积双管石墨烯生长炉

应用范围:GSL-1100X-III-D11是一款三温区的大型双管炉,其最高温度可以达到1100℃。特殊的双管设计,是为了通过CVD方法在箔材上大面积生长材料(面积:~7000 cm^2,箔材缠绕在内管的外壁上)。一个送管装置可以将内管轻易送入外管内部和从外管中取出。此款设备特别适合大面积生长石墨烯和柔性电极材料。

产品型号 :GSL-1100X-III-D11

上架时间 :2019-07-08

安装尺寸:5400L x 770W x 1500H mm(包含送管器)

重量:600 kg

产品简述 产品详情 产品视频 留言咨询

       GSL-1100X-III-D11是一款三温区的大型双管炉,其最高温度可以达到1100℃。特殊的双管设计,是为了通过CVD方法在箔材上大面积生长材料(面积:~7000 cm^2,箔材缠绕在内管的外壁上)。一个送管装置可以将内管轻易送入外管内部和从外管中取出。此款设备特别适合大面积生长石墨烯和柔性电极材料。

 性能指标和基本配置
特点

● 双管设计:外管直径Φ280mm,内管直径Φ254mm,箔材可以缠绕在内管外壁上,然后进行CVD生长
● 手动操作送管器,可以轻松的将内管送入和移除外管
● 900mm长的恒温区可提供7000cm^2的管状生长区域
1

加热区&温度控制

● 三个加热区:(总加热区长度:1230mm)
● 温区1: 410mm  (16")
● 温区2: 410mm  (16")
● 温区3: 410 mm (16")
● 三个温区都采用PID方式控制温度,可设置30段升降温程序,控温精度为+/- 1℃
● 热电偶:Omega K型铠装热电偶

工作温度

● 最高工作温度:1100℃(小于1小时)
● 连续工作温度:1000℃

最高升温速率

●  10℃/min  (RT~800℃)
● 5℃/min (800~1100℃)

输入电源

●  AC 380VAC三相, 50/60 Hz
● 最高功率24 KW

炉管

两根高纯石英管
● 外管尺寸: 280mm O.D. x 270 mm I.D. x 2070 mm L
● 内管尺寸:254mm O.D. x  244 mm I.D. x 2310 mm L

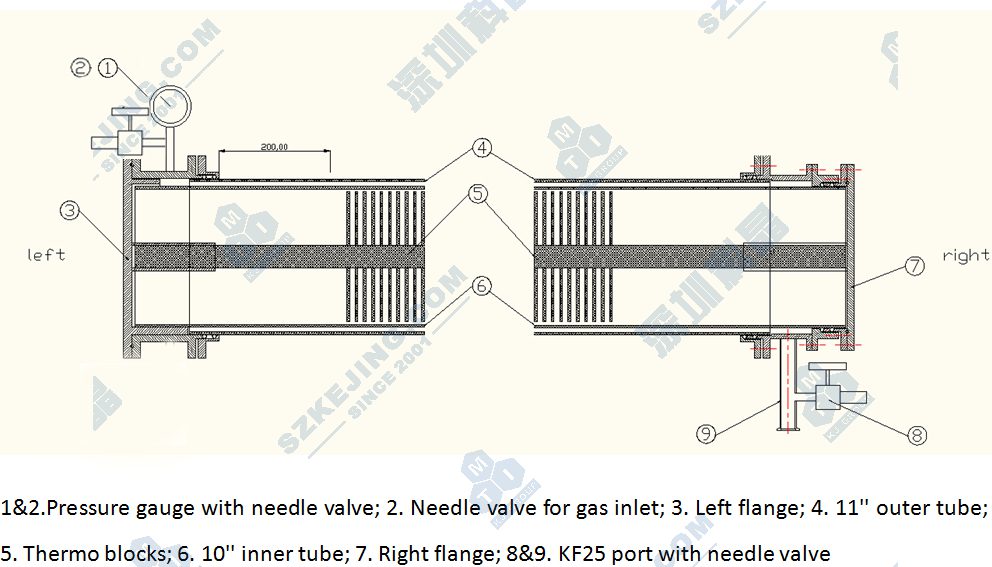

真空密封法兰

● 配有一套304不锈钢密封法兰,采用硅胶密封圈密封
● 右端法兰采用KF25接口用于连接真空泵
● 左端法兰采用1/4英寸的卡套接头,用于通入反应气体
● 一个机械压力表安装在左端法兰上
● 两端法兰上都安装有石英管堵,可保证管式炉的恒温区
● 真空度: 10^-2 torr(采用机械泵); 10^-4 torr (采用分子泵)
1

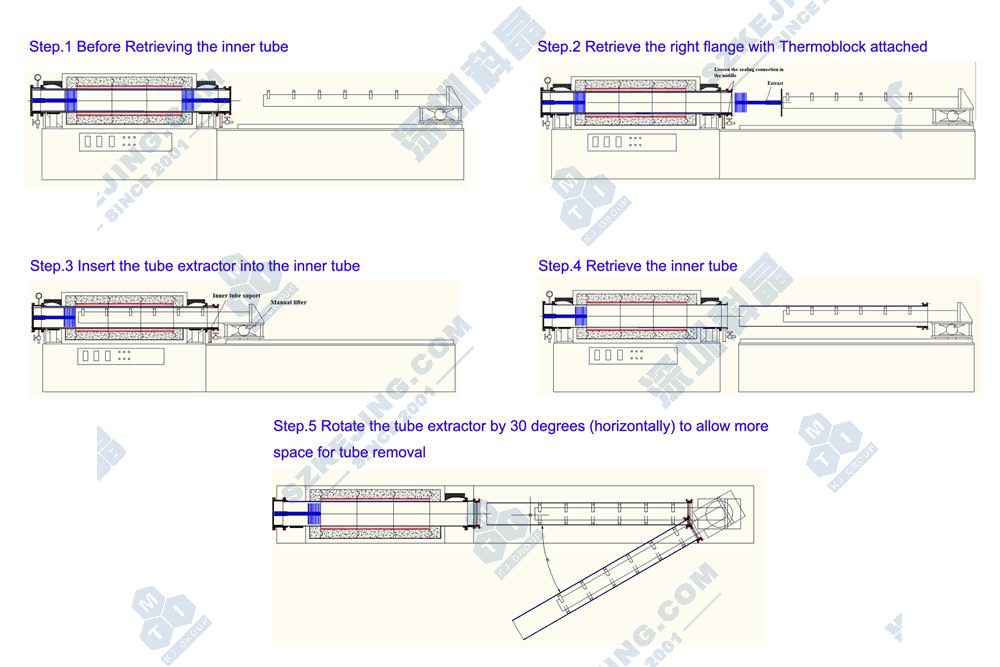

送管器

手动操作送管器,可以轻松的将内管送入和移除外管
1

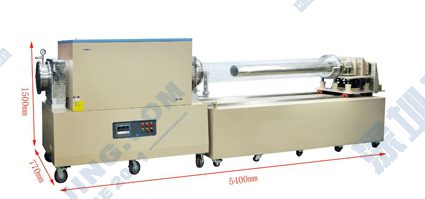

仪器尺寸

5400L x 770W x 1500H mm(包含送管器)
1

重量

600 kg

可选配件

● 可在本公司购买生长石墨烯的铜箔(150m m L x 150mm w x 25um t)
● 可在本公司选购辊压机,对石墨烯进行干法转移
● 可选购小型气液混合器,进行CVD生长
1 1

应用注意事项 ●炉管为高纯石英炉管,设计只能在真空或常压环境下使用,所以炉管内部气压需<0.02MPa
●若要向炉管内通入气体,所用气瓶上必须安装减压阀,可在本公司购买减压阀。
●当设备使用温度高于1000℃时,炉管内部不可处于真空状态。
●如要大量通入可燃性气体,如H2或CH4,请与本公司联系,为保证安全建议在通风柜中操作,房间内安装H2和CH4探测器。
质量认证

所有电器元件通过 UL / MET / CSA认证/ CE认证,如您另外付费,我们可以保证单台仪器的TUV(UL61010)或CSA 认证
1

保修期 一年保修,终身技术支持。
特别提示:
1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
点击查看售后服务承诺书。
