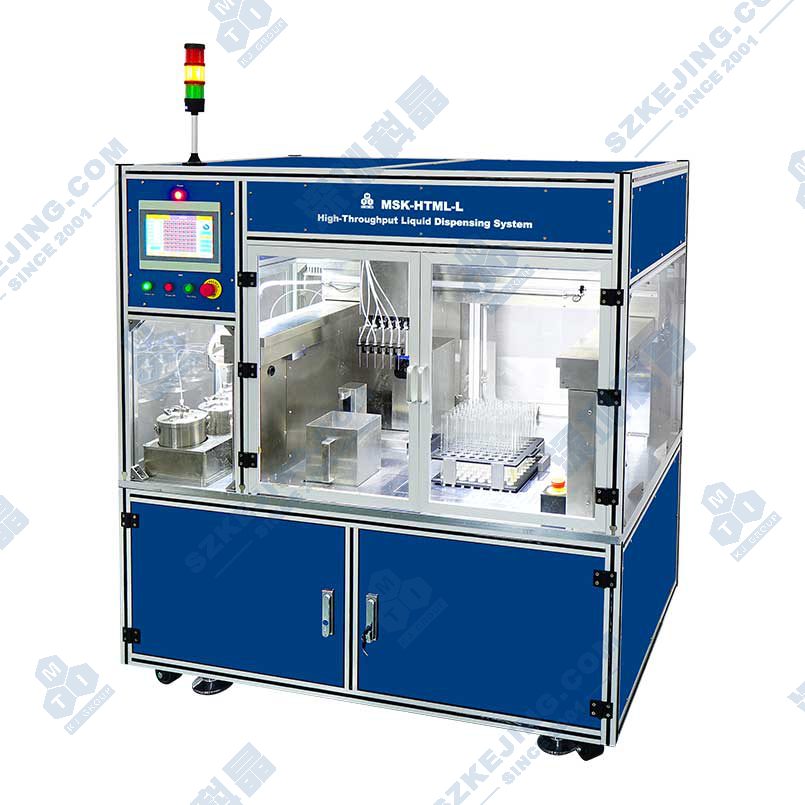

MSK-HTML-L 高通量配液系统

应用范围：MSK-HTML-L高通量配液系统可应用于多通道液体的高通道自动配料。设备采用三轴平台式设计，可换尺寸式夹具流转，PLC控制系统，PC-Base数据管理，HPA专用软件设计，可根据预设配料方案实现溶液高通量配置。设计保留未来增加实现机械手上下料的接口及数据采集接口。

产品型号：MSK-HTML-L

上架时间：2022-11-08

安装尺寸：约L1548*W1000*H1800（mm）

重量：约1250kg

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-HTML-L高通量配液系统可应用于多通道液体的高通道自动配料。设备采用三轴平台式设计，可换尺寸式夹具流转，PLC控制系统，PC-Base数据管理，HPA专用软件设计，可根据预设配料方案实现溶液高通量配置。设计保留未来增加实现机械手上下料的接口及数据采集接口。

功能特点

安装容器至夹具，夹具安装至平台；
液罐缺液检测功能，管道排空并清洗功能；
液体泵料装置按照预设加料，高精度称量；
可在软件上提前预设所需配料的配方种类和数量，以及每种液体的加料量；
其它辅助功能；

技术参数
电源	单相220VAC，频率50Hz，功率3KW
工作方式	XYZ平台方式
容器流转	夹具流转
液体通道	6通道，单通道单次注液量0.1mL-20mL
供液精度	±0.3%
配料容器	可换尺寸2mL-500mL
设备节拍	400通道/天，视加料量及精度确定
配料成品	Max.64通道
操作方向	沿夹具流转方向，右侧为操作侧
安装尺寸	约L1548W1000H1800（mm）
重量	约1250kg

配套设施
项目		要求	备注
供电	电源	单相 220VAC,50Hz	客户提供
	功率	2KW	客户提供
	接地	电阻小于4Ω的接地线	客户提供
气源		0.5-0.8MPa压缩空气	客户提供
温度		25±3℃	客户提供
湿度		30-90%RH或更低	客户提供
清洁度		1,000,000级	客户提供
震动与冲击		周围无明显震动源	客户提供
防爆		周围无爆炸源	客户提供
气体排放			客户提供
有害气体回收			客户提供

材料规格
项目	指标
材料状态	瓶装液体
加料方式	计量泵加料
材料要求	可用计量泵供料
加料分辨率	0.3%
称重量程	200g
称量精度	0.001g

装置规格目录
序号	名称	内容	数量	备注
1	线性模组	XYZ三轴线性模组	1 pcs
2	液体供液单元	供液罐、计量泵	6 pcs
3	容器定位及加液装置	容器定位工装、加液头	1 pcs
4	称重单元	电子天平、称量夹具	1 pcs
5	控制单元	PLC控制柜、PC数据系统	1 pcs
6	其它	操作手册、备件等	1 pcs

1、线性模组
1.1. 类型	XYZ三轴线性模组；
1.2. X轴设计	单导轨滑块模组，行程700mm，配置伺服电机；
1.3. Y轴设计	双导轨滑块模组，行程600mm，配置伺服电机；
1.4. Z轴设计	导轨滑块模组，行程300mm，配置伺服电机；

2、液体供液单元
1.1. 类型	计量泵供液，独立多通道供液单元；
1.2. 加液通道	共6个通道，可选择性设定加液通道及加液量；
1.3. 供液罐	SUS 304制作，容积3L；
1.4. 供液泵	注射泵，聚四氟乙烯芯；
1.5. 供液精度	0.3%；
1.6. 液体材质	耐腐蚀设计，用于各种酸碱液体时请告知厂家;
1.7. 单次加液	软件可设定，加液容量范围无限制，根据供液容器定；

3、容器定位及加液装置
1.1. 类型	夹具装夹容器，可切换式加液头；
1.2. 配液容器	圆筒形，容积2mL-500Ml；尺寸Max.Φ100mmH100mm,MinΦ10mmH30mm；

3、容器定位及加液装置

1.1. 类型

夹具装夹容器，可切换式加液头；

1.2. 配液容器

圆筒形，容积2mL-500Ml；

尺寸Max.Φ100mm*H100mm,MinΦ10mm*H30mm；

4、称重单元
1.1. 称量天平	赛多利斯天平，量程200g可选（亦可更换操作）；
1.2. 称量精度	0.001g；
1.3. 称重数据	通讯传输至主机；
1.4. 称重功能	该功能为选配功能，如不需对供液进行精确称重计量，采用直接用计量泵供液的方案，可屏蔽此选项；

5、控制单元
1.1. 类型	PC-Base数据处理软件 + PLC现场控制；
1.2. 数量	1套；
1.3. 现场控制	PLC控制，可选HMI操作；
1.4. 工控主机	工业控制主机，不低于以下配置： CPU：酷睿I3以上处理器，频率高于2.5GHz 内存：大于2GB 硬盘：大于160GB 操作屏：尺寸大于17寸
1.5. 数据软件	配方功能:可按照因子与水平，自动设计实验配方；液体最多因子数6因子，水平数3水平；可选择性设定因子及水平数值；可设定每种配比所需配置溶液数量；
	数据记录：软件可实现夹具与容器的一一对应；配料数据自动存储，可查询历史数据及导出EXCEL；
	设备控制：设备集成化控制，与称重仪表通讯
